S35E med kapsel KB
De bakåtriktade antennerna

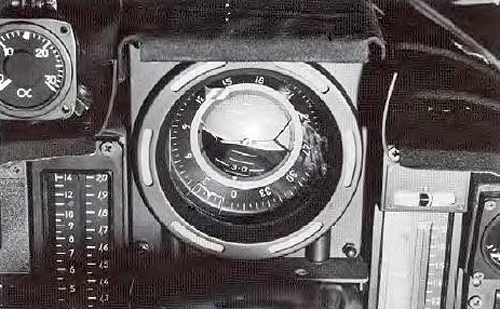

Indikator med varning i sex sektorer
Större bild |
Den obeväpnade spaningsversionen av FPL35 hade en speciell radarvarnare
Apparat 15 som i samverkan med Kapsel KB utgjorde
S35E egenskydd.
Enhetens antenner var dels små kapslar med fram- och bakåtriktade
antenner under respektive vinge dels två bakåtriktade antenner monterade
på bakkroppens vänstra och högra sida.
Radarvarnaren var avsedd att indikera:
-
Pulsradarsignaler inom frekvensområdet 2 till 25 GHz. Dessa
signaler skulle uppfylla vissa villkor beträffande signalstyrka,
varaktighet, pulslängd och PRF.
-
Indikeringen bestod både av ljus- riktning och ljud-
signalkaraktär.
-
Dopplersignaler som mottogs i kapsel KB indikerades med
ljudinformation.
App15 hade två arbetssätt manuell eller automatisk.
-
Manuell mod som innebar att föraren fick riktnings- och
signalkaraktärinformation som underlag för undanmanöver och
eventuell manuell rems- eller fackelfällning.
-
Automatisk mod som innebar automatisk remsfällning och/eller
fackelfällning. Föraren fick samma riktnings- och
signalkaraktärinformation som vid manuell mod som underlag för
eventuella undanmanöver.
För mera detaljerad tillgänglig information:
S35E motmedel beskrivning PDF ??
Sammanställt av Stig Hertze
Senast uppdaterad 2019-10-04
|
