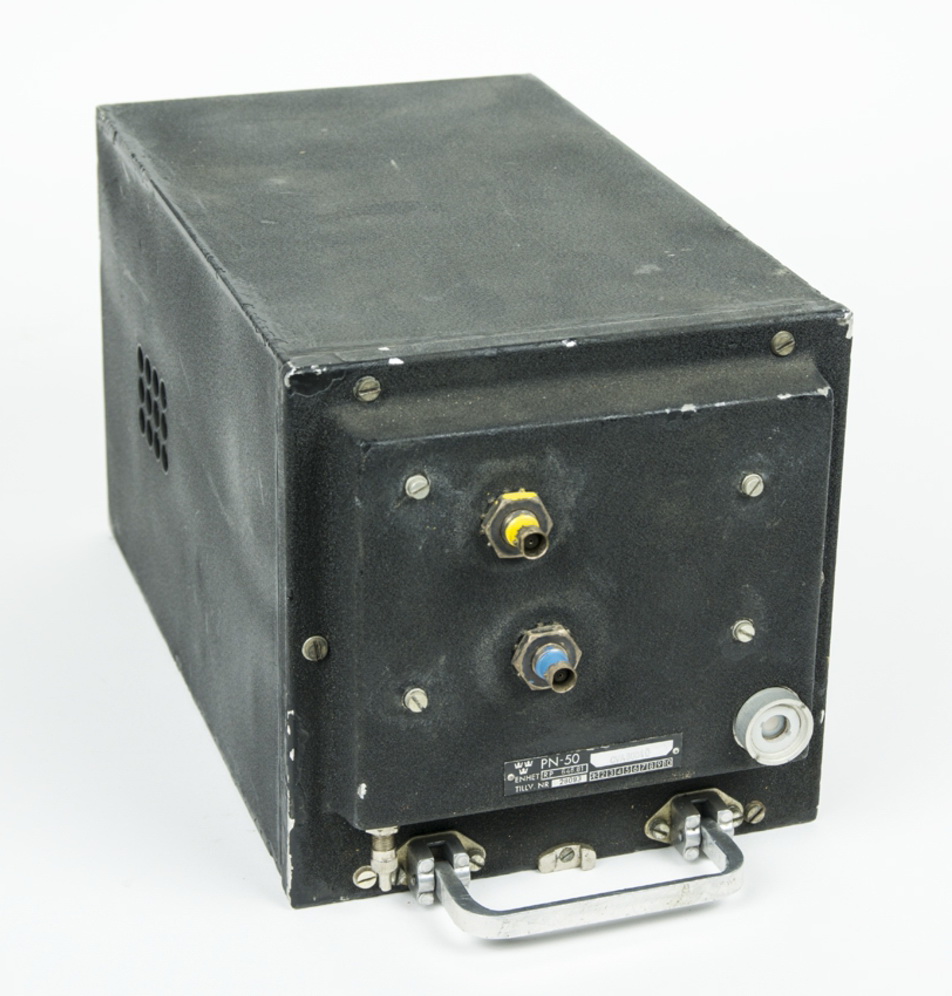

PN-50 SM-enhet RP 648.81 |
PN-50/A
PN-50 tillverkades i tre omgångar. De första var tillverkad i
England av Murphy Radio Ltd.
Andra serien tillverkades i Sverige av Philips Teleindustri AB
med seriebeteckningen RP 748.xx.
Den tredje serien tillverkades också i Sverige av Philips men
med seriebeteckningen RP 648.xx.
|
|

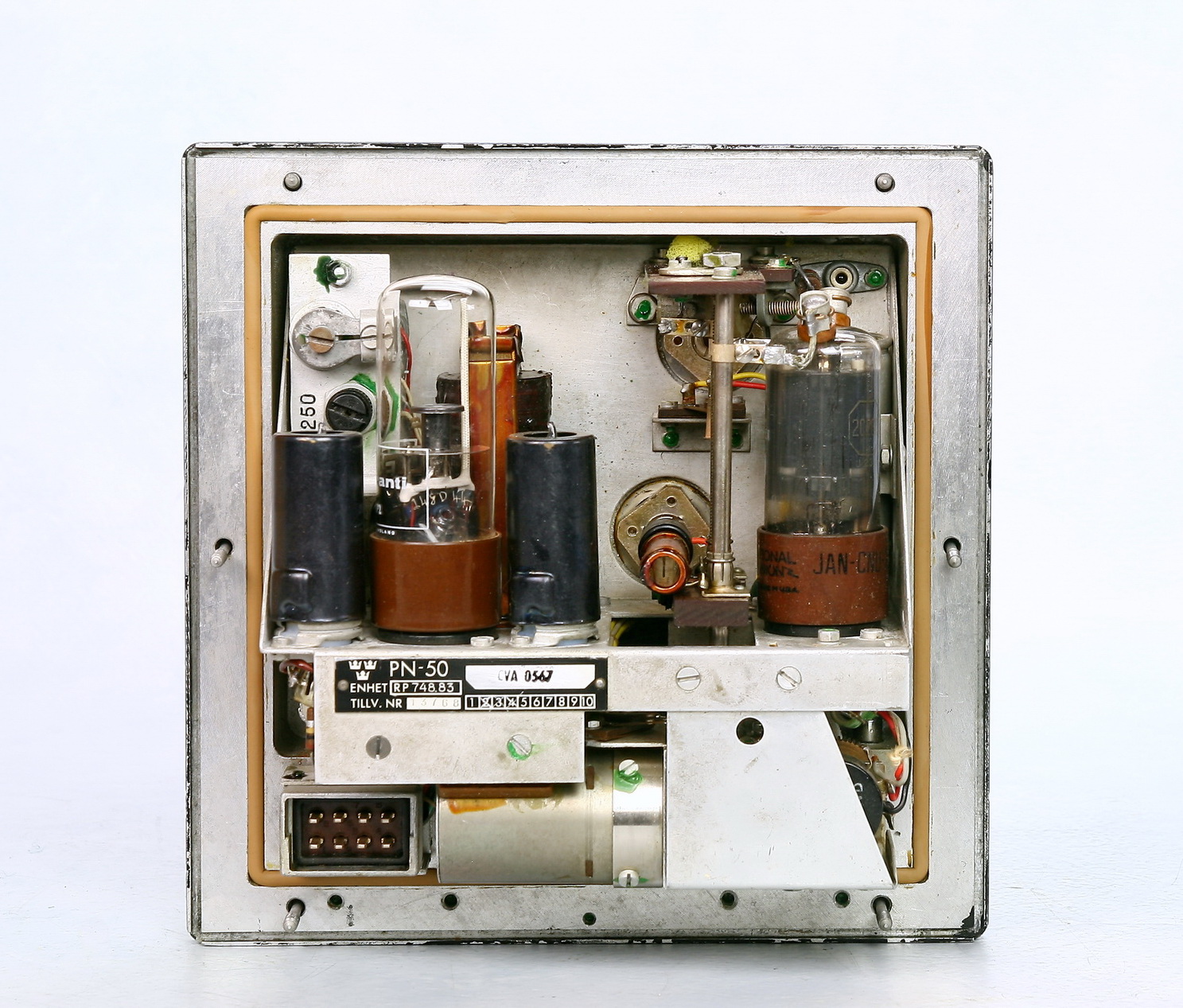

Sändarens insida. |

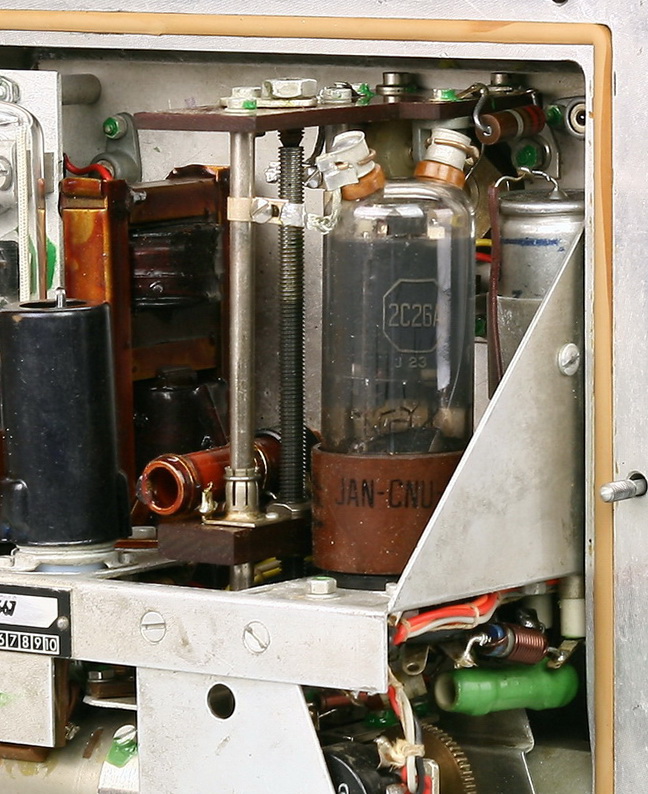

Lecherledning, pulstransformator och sändarrör. |
|

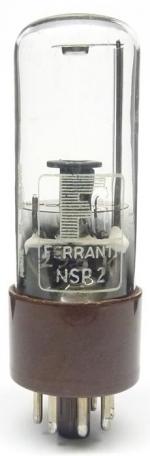

Modulatorpulsen skapades i
neostronröret NSP2. |

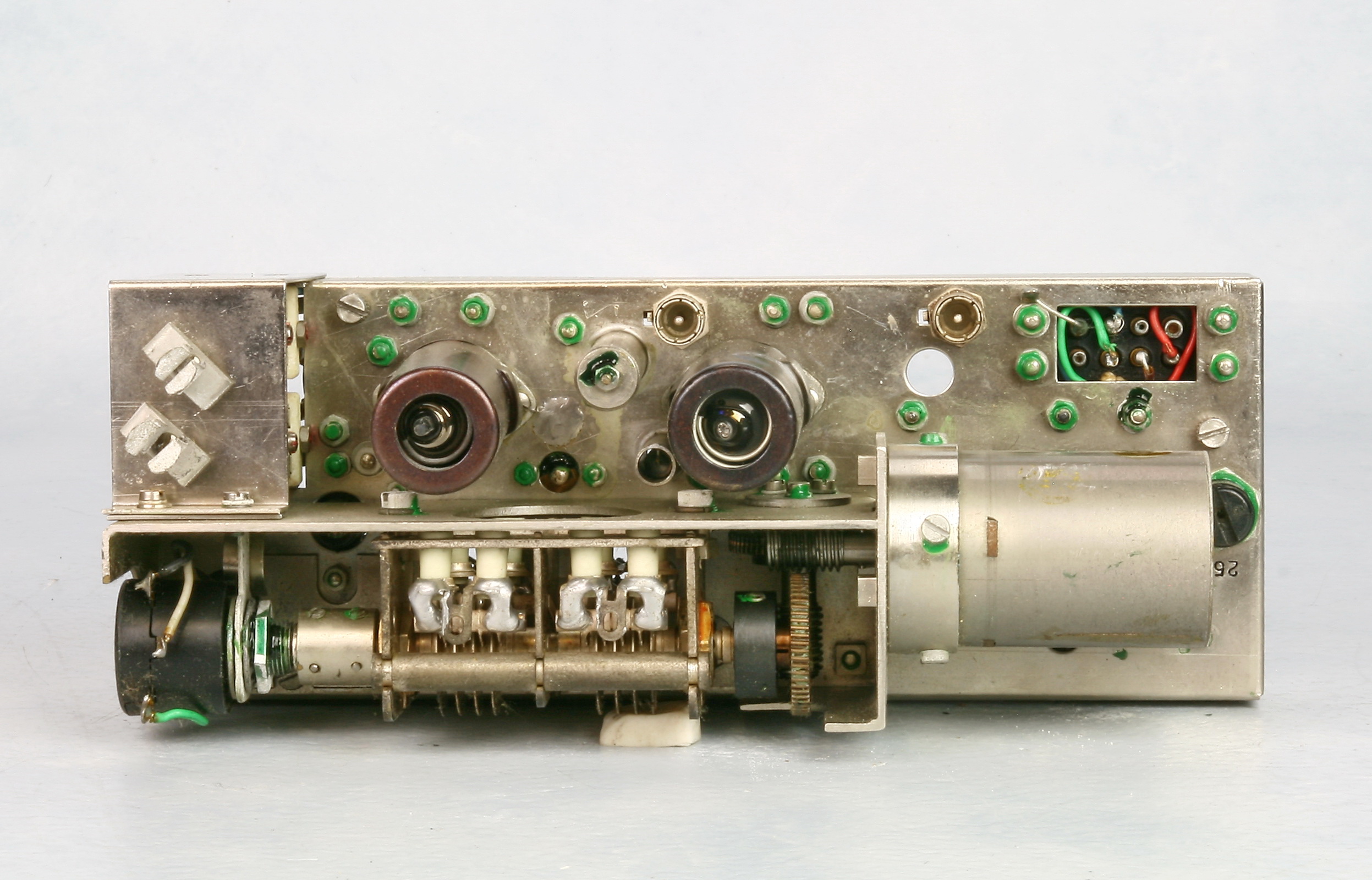

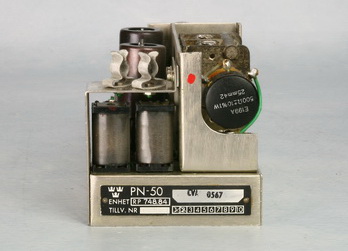

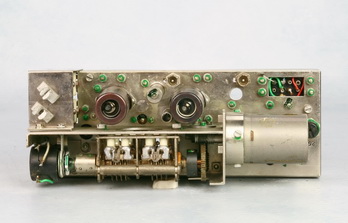

HF-enheten med gangad vridkondensator, växel och servomotor. |

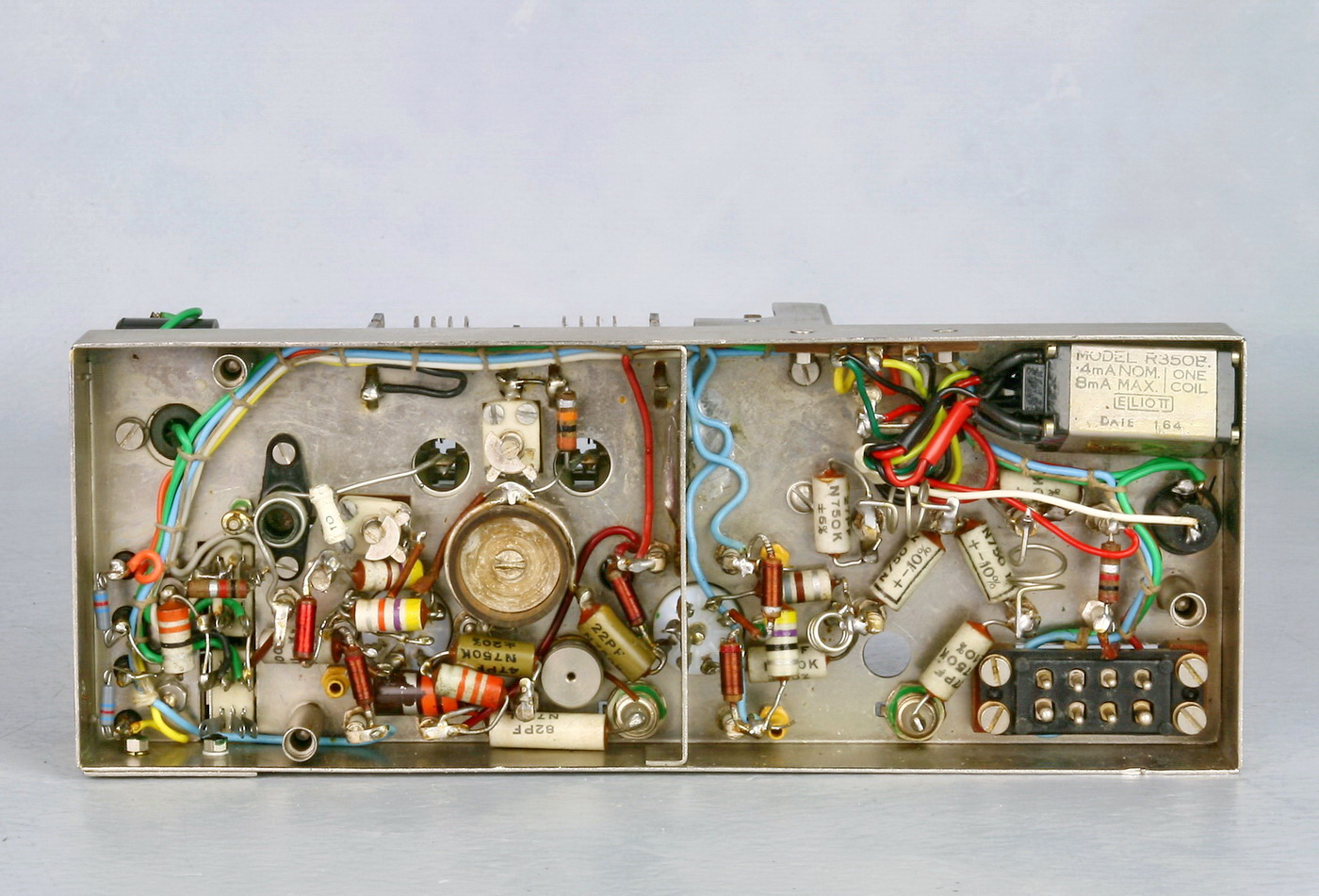

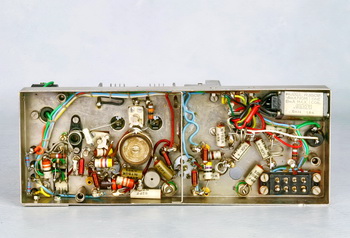

HF-enhetens komponetsida med HF-steg och lokaloscillator till
vänster.
Det polariserade Elliott-reläet till höger är här inte fastskruvat.
|

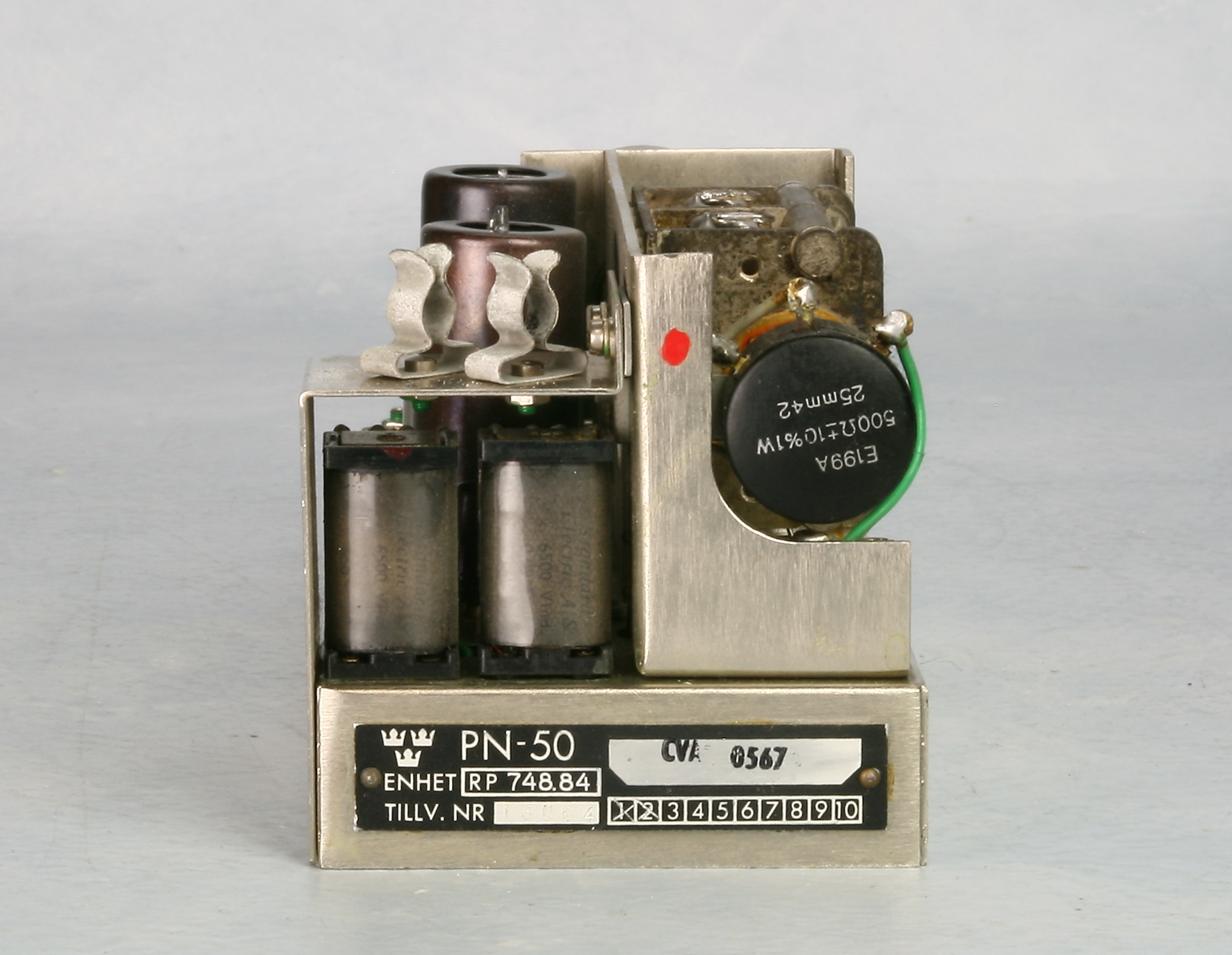

HF-enhetens reläer för styrning av servomotorn som driver
vridkondensatorn och lägespotentiometer. |
|

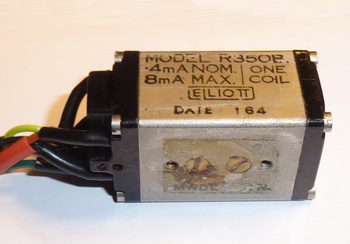

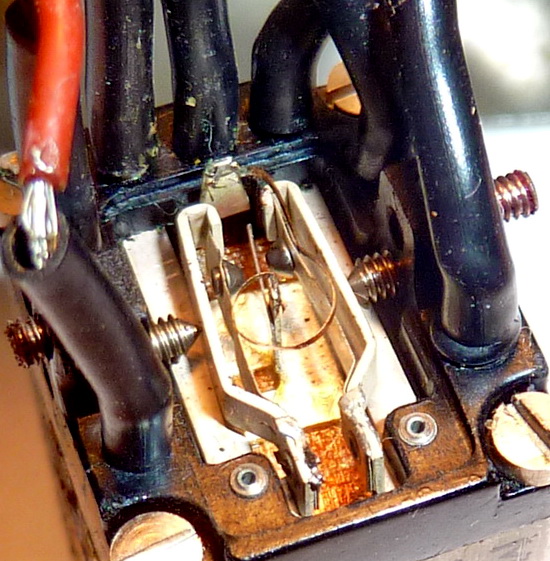

Polariserat relä som användes i PN-50 sändare, HF-enhet och monteringsram.
En vridspole påverkades av styrkretsarna för
frekvensservon och flaggfunktion och kopplade till avsett läge. |
 |
|

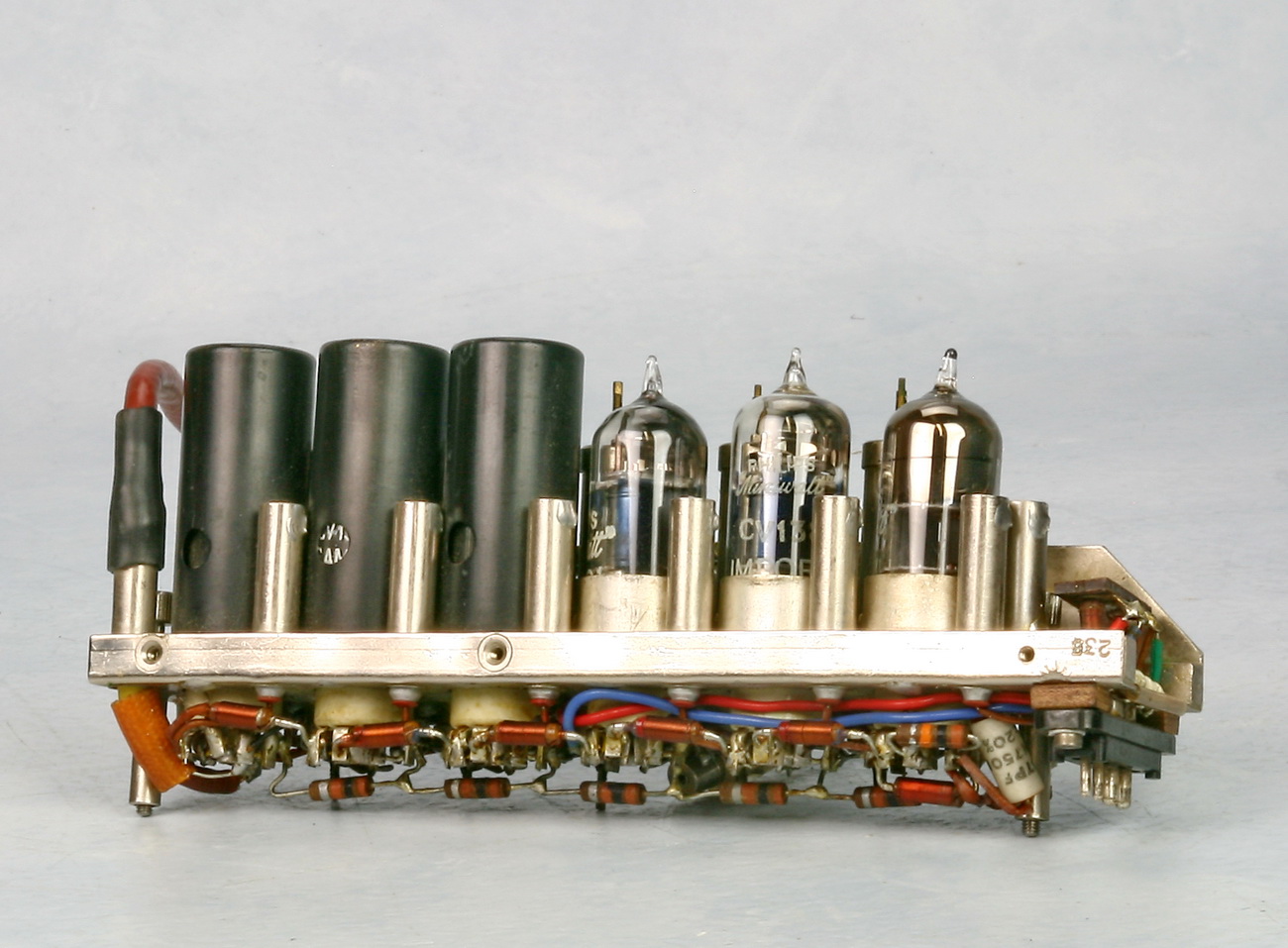

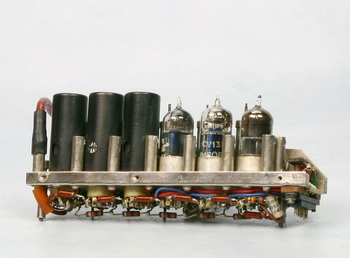

MF-enheten utan skärmkåpa och med tre av
rören utan skärmar. |

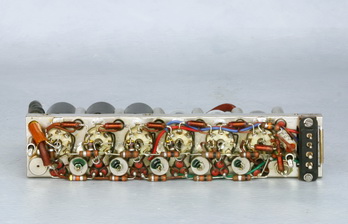

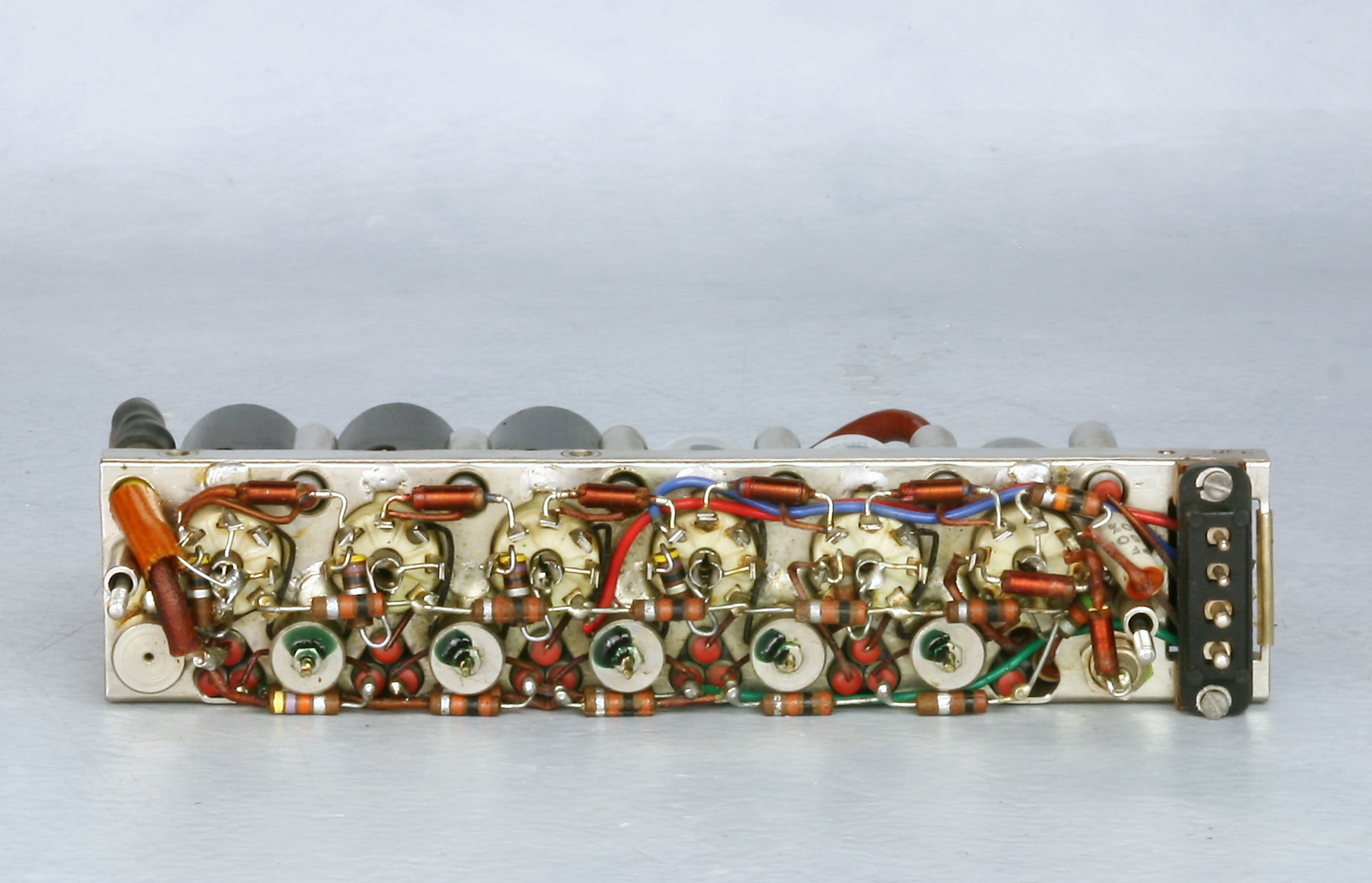

MF-enhetens komponentsida. |
|

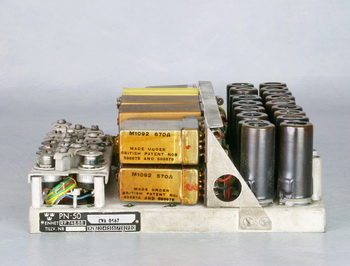

Strobenhet RP 748.86 |

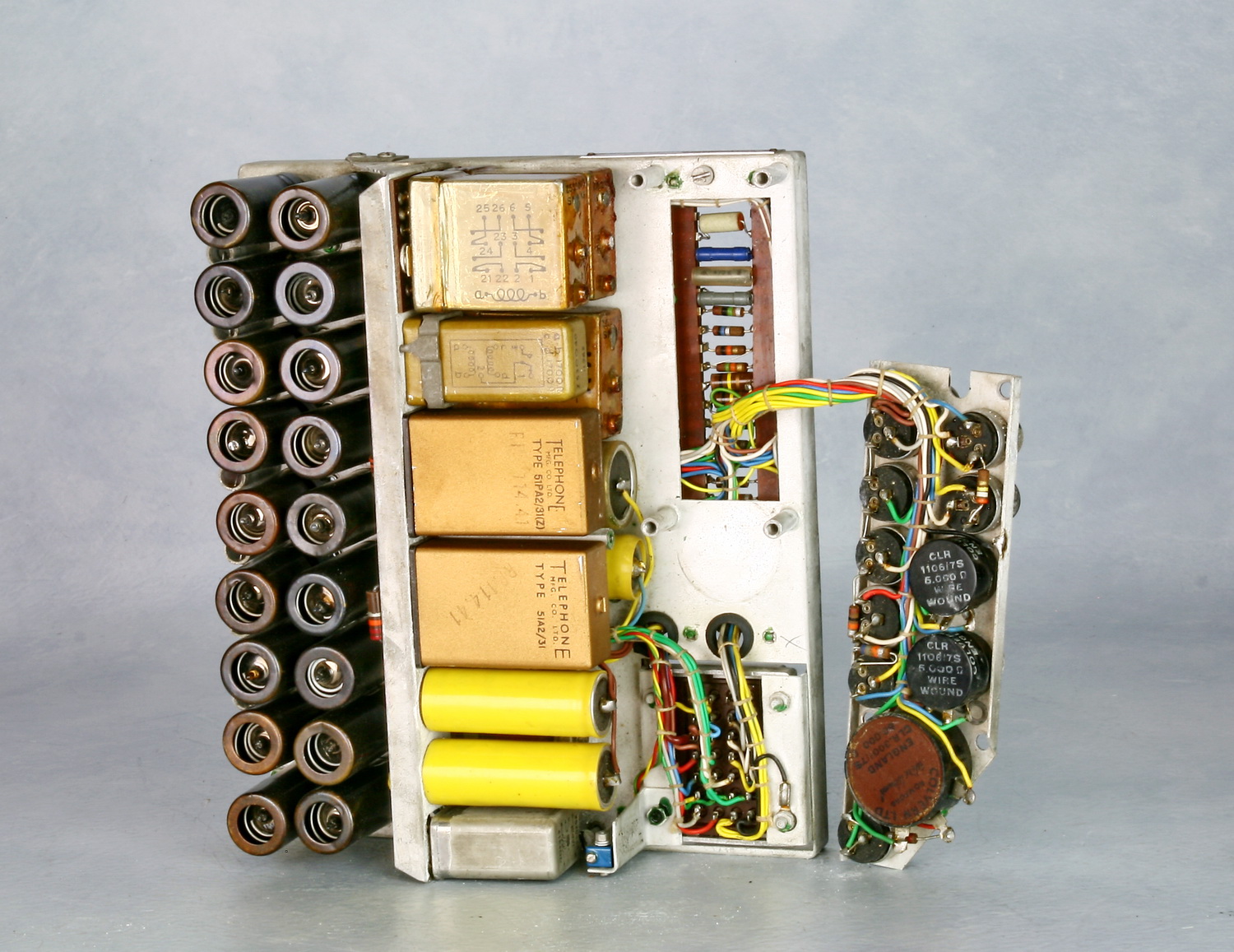

18 elektronrör med skärmar, 7 reläer, 4 stora kondensatorer och
brygga med olika typer av potentiometrar. Tre trådlindade och
övriga av kolbanetyp. |
|

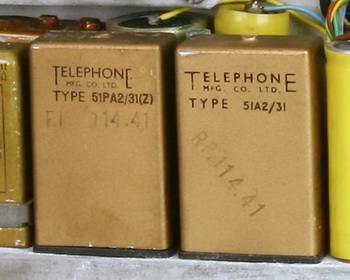

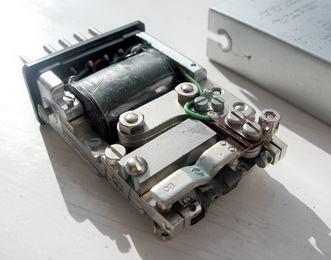

Två av strobenhetens reläer var av "high speed, low power"-typ
och bistabila, dvs låg kvar i inställt läge vid strömlöst
tillstånd. |
Tillverkare var Telephone Manufacturing Co Ltd. |
|

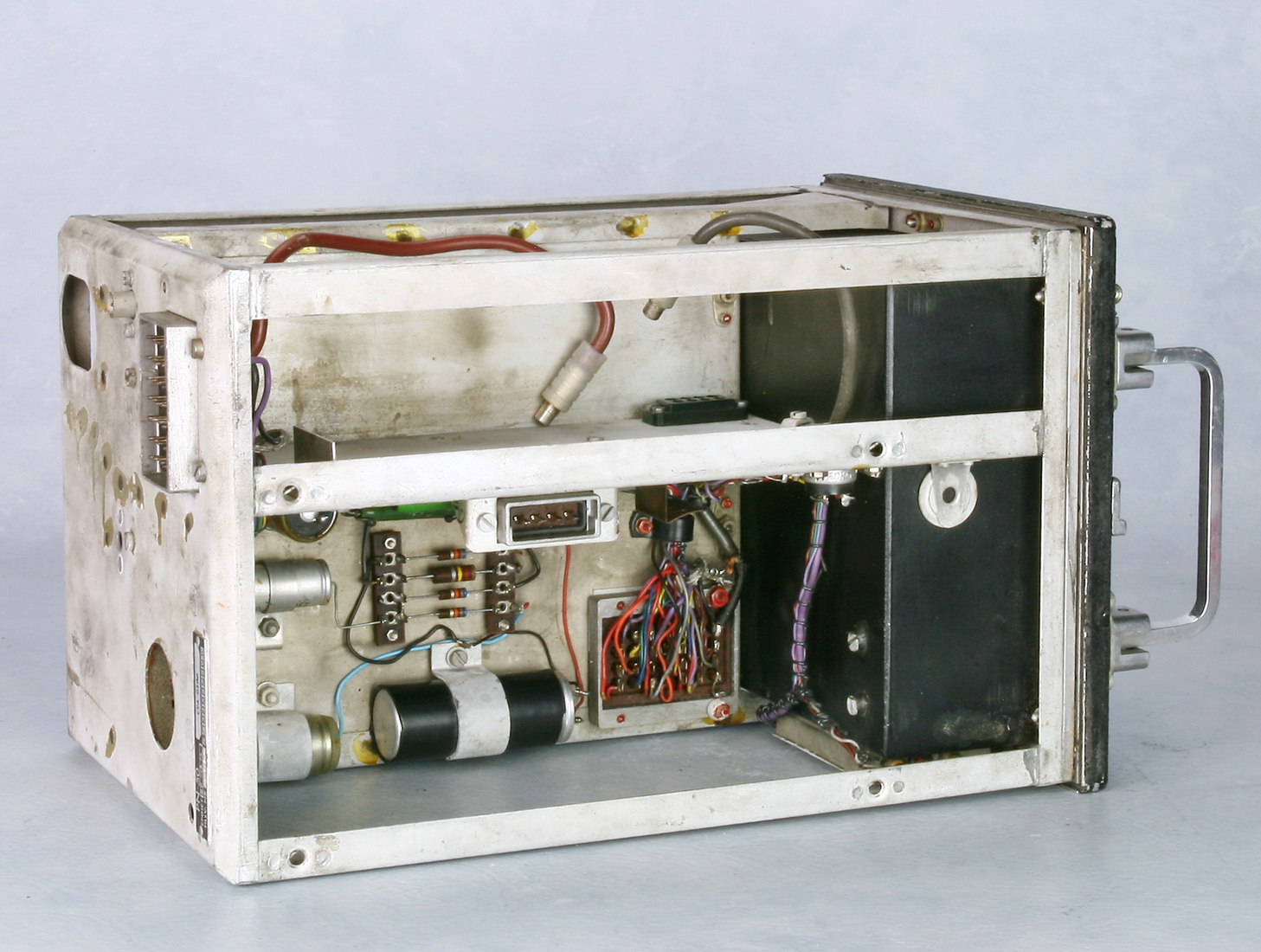

Moteringsramen var gjord av
stålplåt och sändarens inneslutning av gjutet aluminium. |

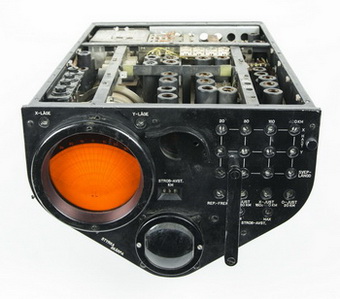

Fpl 32 Fnav-indikator PS-43 med
plats för
PN-50 indikator.
|

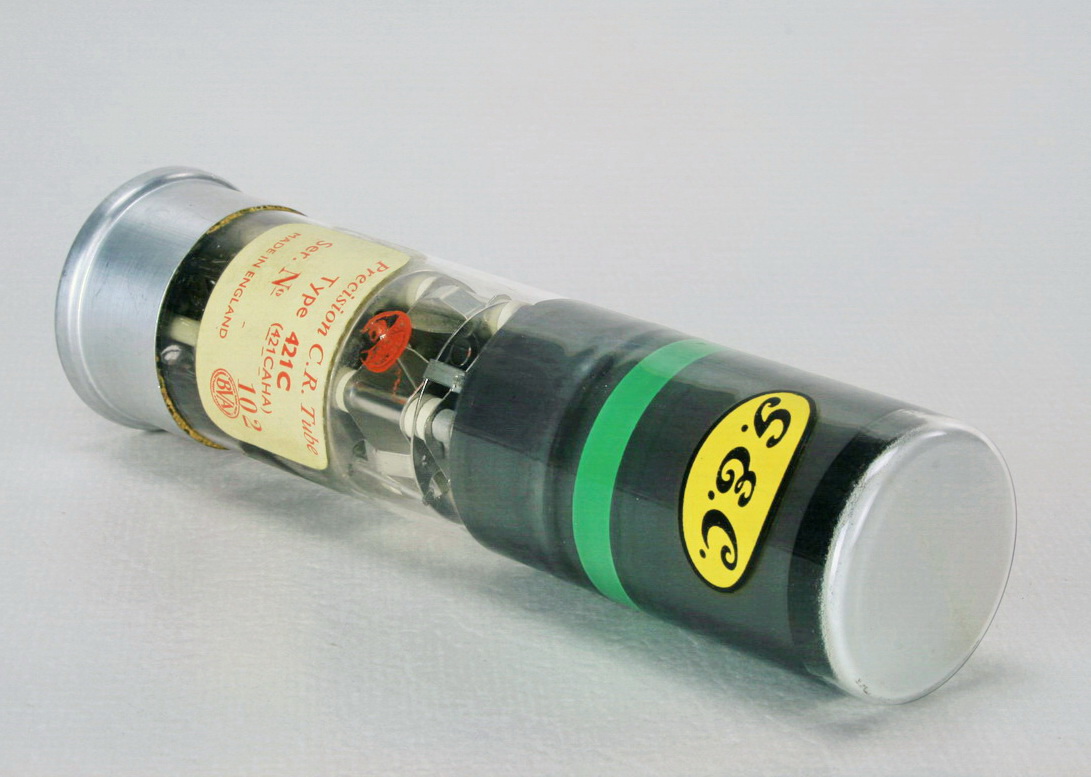

Katodstråleröret 421CAHA till PN-50 indikator.
|

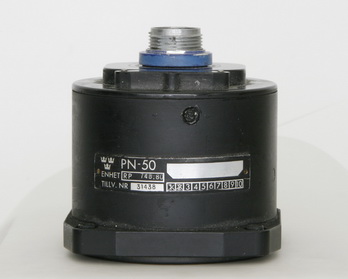

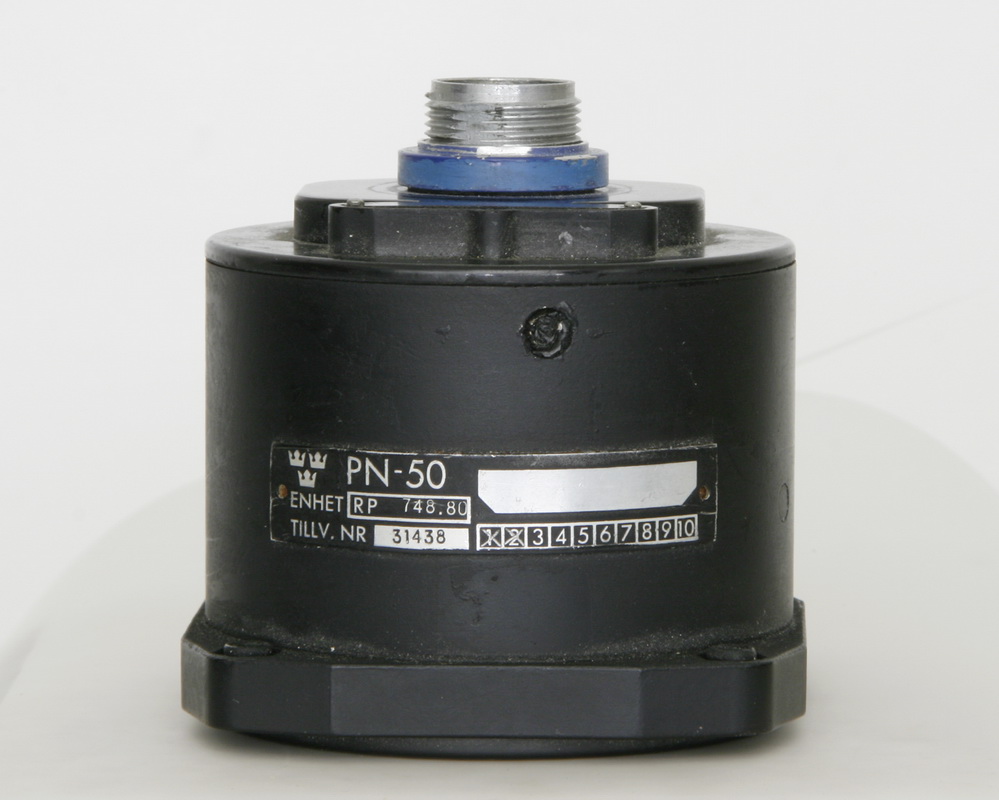

Avståndsinstrumentets skylt. |
|
Manöverlåda F - RP
592.52
 |
För att kunna använda PN-50
i Fpl 32
utan navigatör
infördes denna manöverlåda i framsits på vissa fpl.
|
|
PN-507/A
PN-507 fyllde samma funktion som PN-50 men
var gjord för att användas i J35A vars elkraft inte var +28 V
utan 115V/400 Hz.
Därför hade PN-507 en kraftenhet för 400 Hz som lämnade
erforderliga likspänningar till SM-enheten. Någon tidaxelenhet
behövdes inte eftersom ingen indikator användes utan endast
avståndsinstrument.
|
|

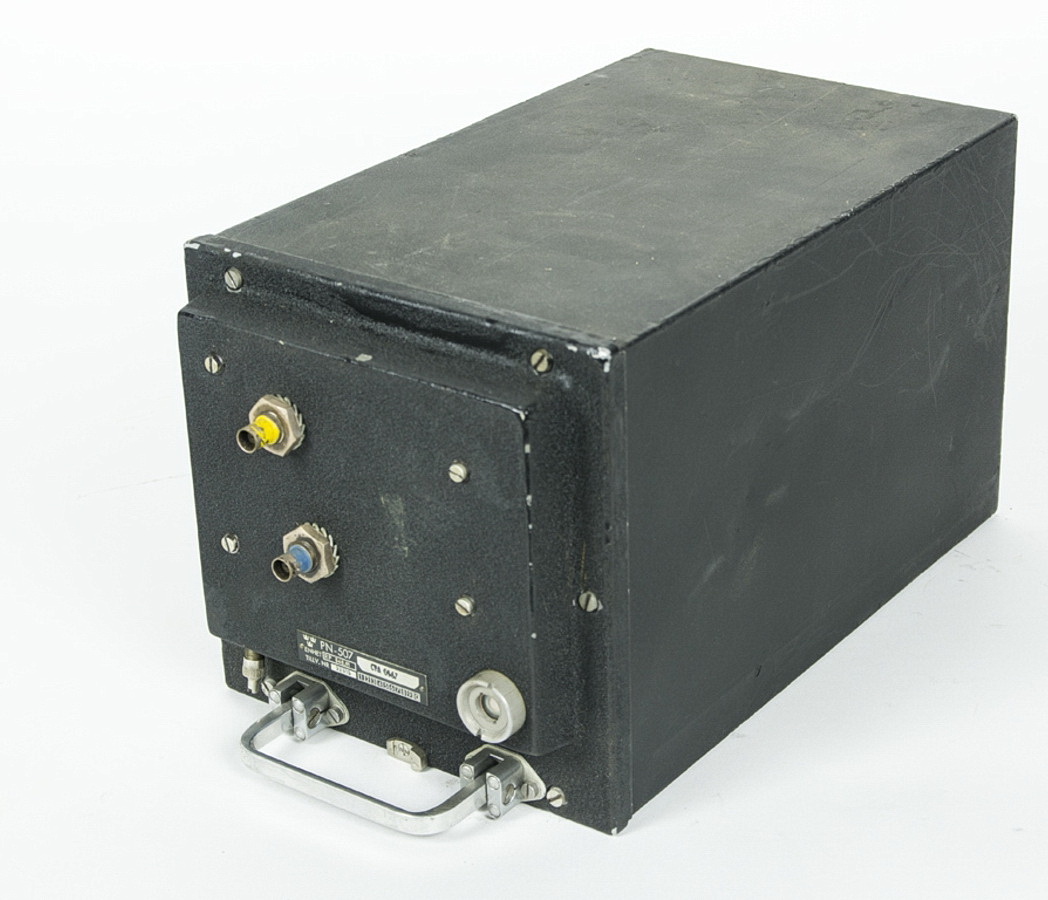

SM-enhet RP 548.81 |

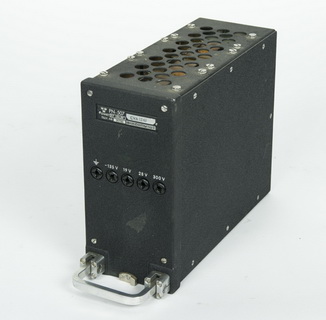

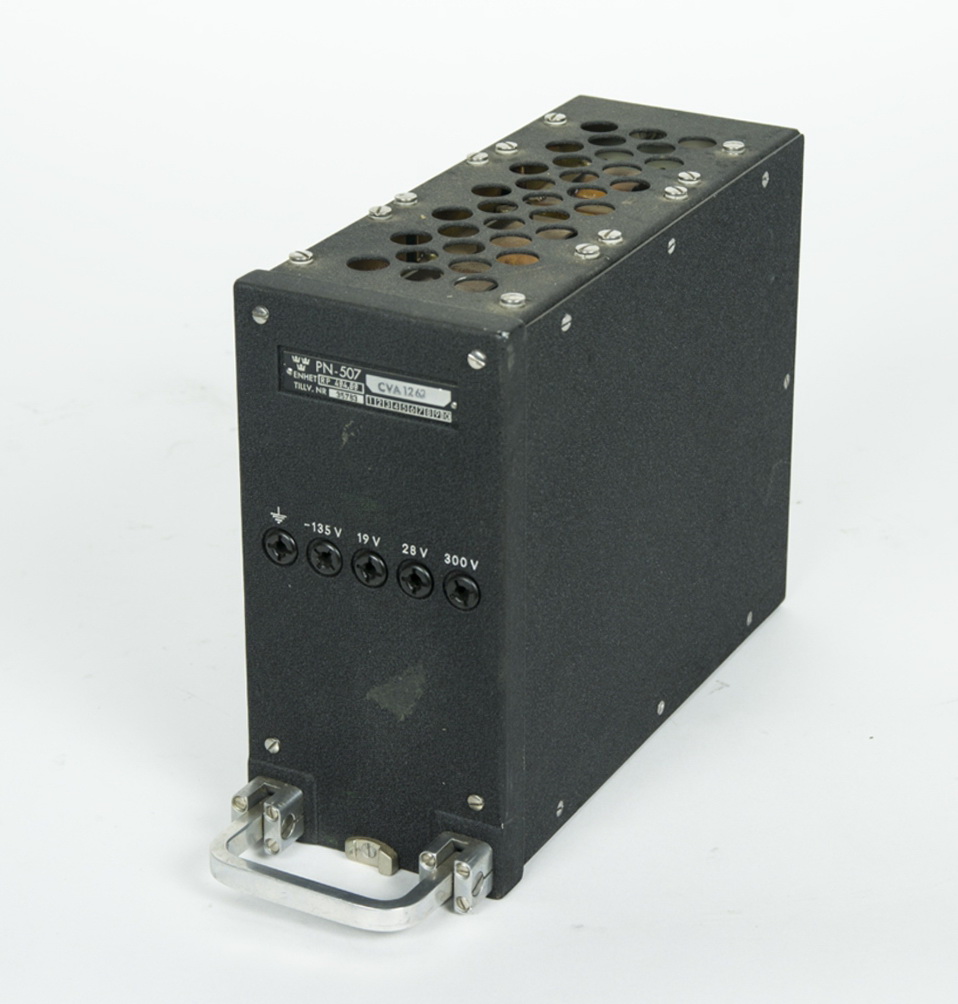

Kraftenhet PN-507 RP 494.69 |

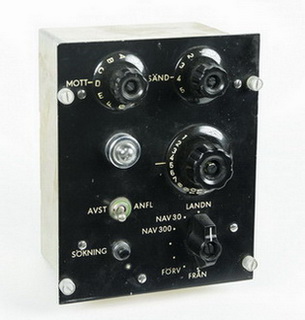

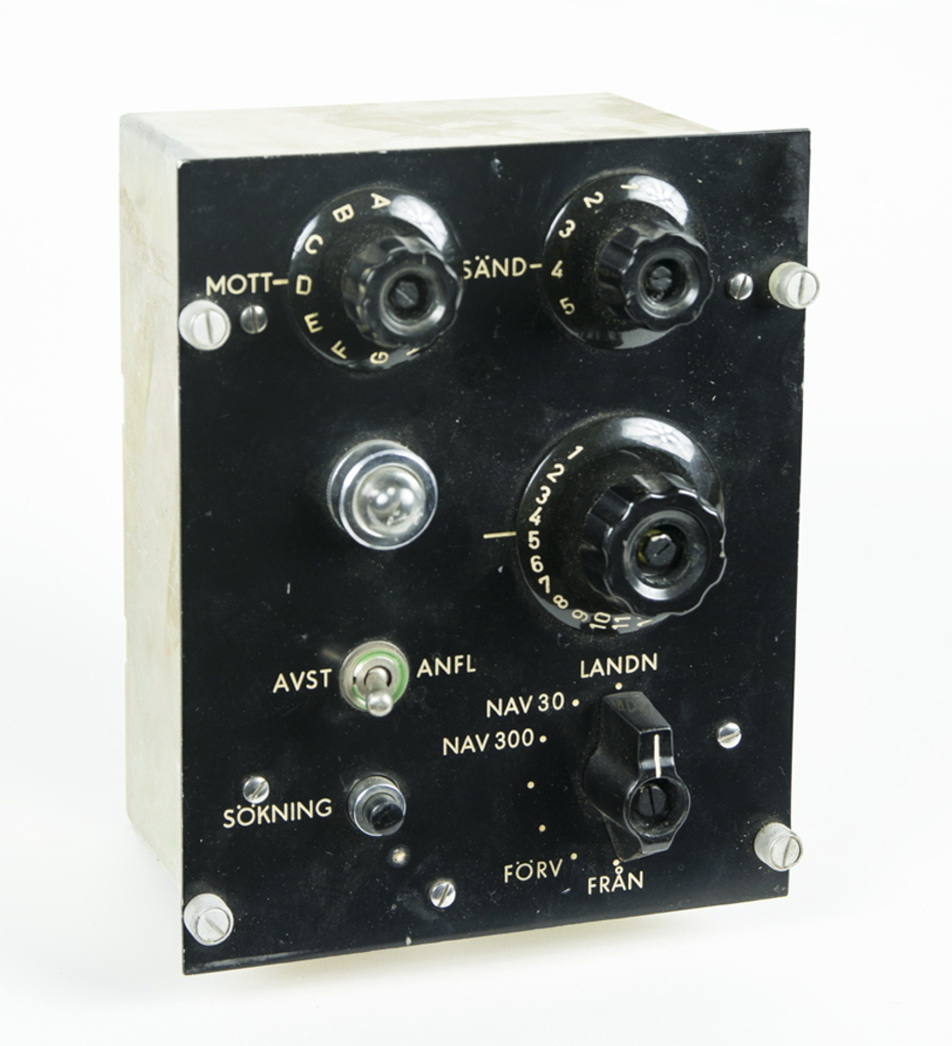

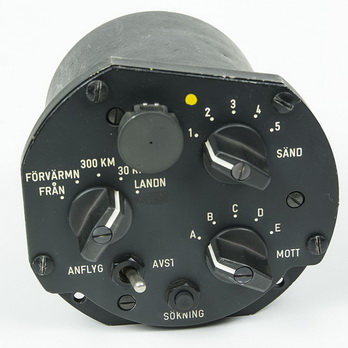

Manöverlåda PN-507 RP 496.15 |

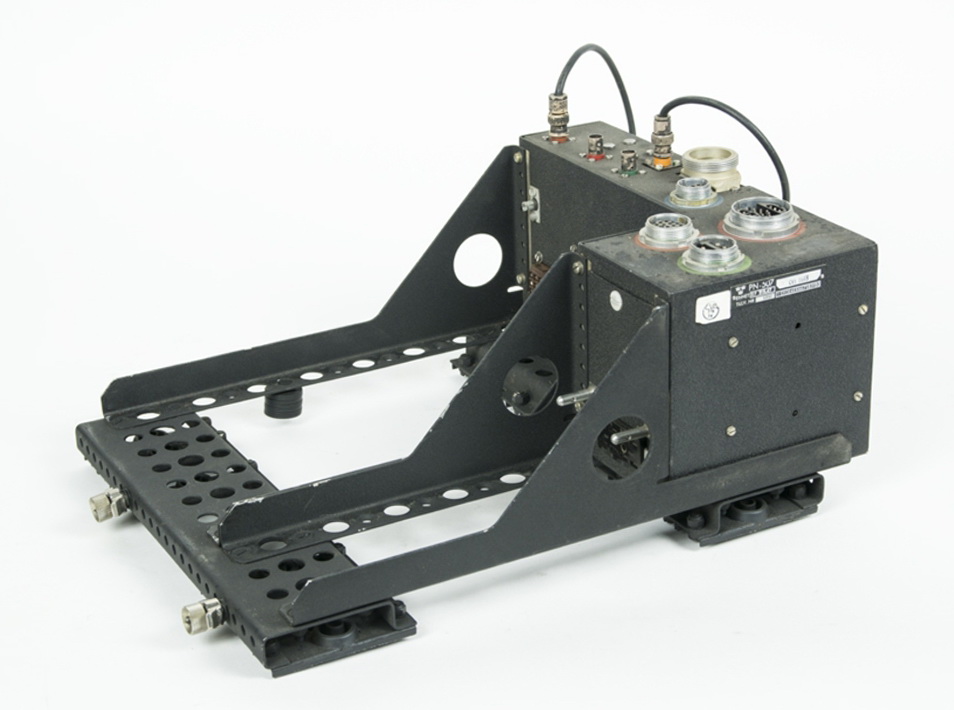

Monteringsbädd för PN-507 SM-enhet och
kraftenhet. |
|
Antennväxlaren i monteringsbädden. |
Engelska Rebecca Mk8 och PN-50 hade samma typ av antennväxlare,
den svenska tillverkades av LM Ericsson.

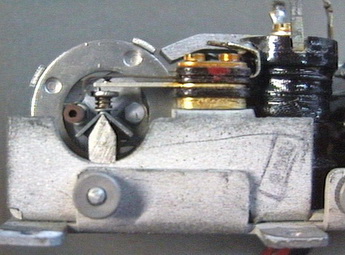

Antennväxlarens ankare. |

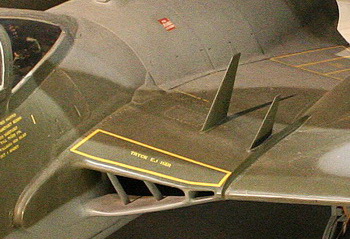

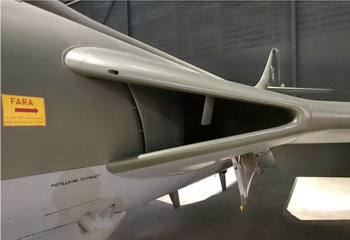

PN-50 antenn i J34 luftintag.
|
 PN-50 antenn på J33 vinge.
|
