Antennavstämningsenhet Collins 490T-1A


 Klicka på bilderna för större format!

Antennavstämningsenhet Collins 490T-1A

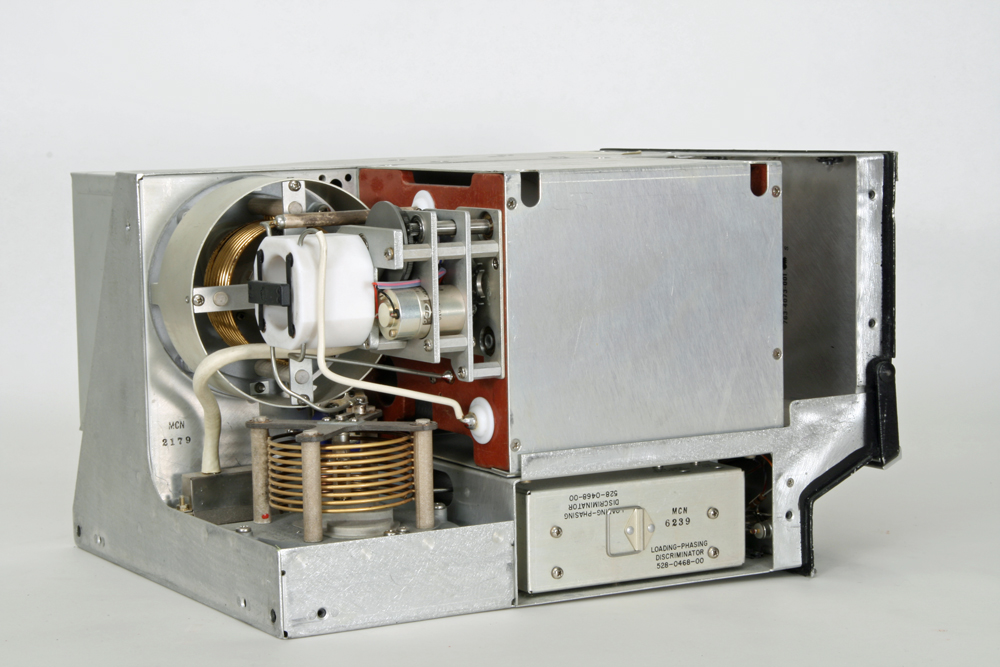

Sedd från sidan

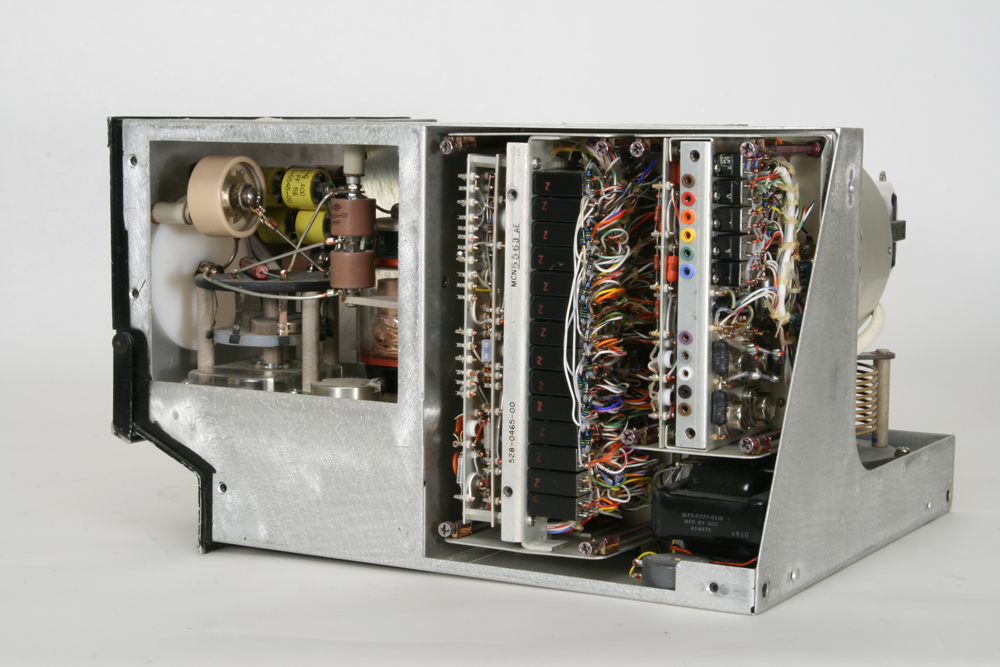

Sedd från sidan

Avstämningsenhetens uppgift är att anpassa sändtagarens utgång, vilken har 50 ohm utimpedans, till antennen som mot sändaren uppvisar en komplex impedans, som är olika för olika frekvenser.

Antennavstämningsenheten ingick i Hkp4A, Hkp4B och Hkp4C

Teknisk data

Avsedd för antenn "long wire" 7,5 - 30 m lång eller avstämbar antenn Collins 437R-1.

• Frekvensområde: 2 - 30 MHz

• Anpassning mot sändaren, SVF mindre än 1,3/1

• Avstämningstid ca 5 sek.

• Kylning erfordras ej.

• Max operativ höjd 9000 m.

• HF-effekt 630 W pep, 200 W medeleffekt.

• HF-effekt för avstämning, ~ 40 W för att igångsätta avstämning, 70 - 150 W för att avstämma till SVF mindre än 1,3/1.

• Matningsspänning AC 115 V enfas 400 Hz, 100 W max vid avstämning. 50 W vid nyckling, 35 W onycklad och 20 W "stand by".

Dimensioner:

• längd 440 mm

• bredd 260 mm

• höjd 190 mm

• Vikt: 8,8 kg

För mer information se  FFV-dokument från 1975 (pdf-format):

Kortfattad beskrivning av antennavstämningsenhet Collins 490T-1A

Skrivet av Erland Hall
