Kurshorisont KH-1

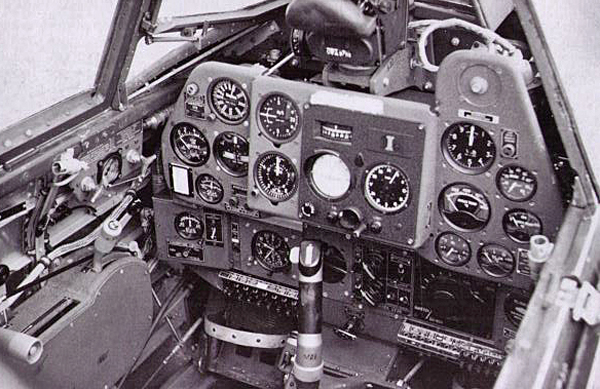

J21 Förarplats
Större bild

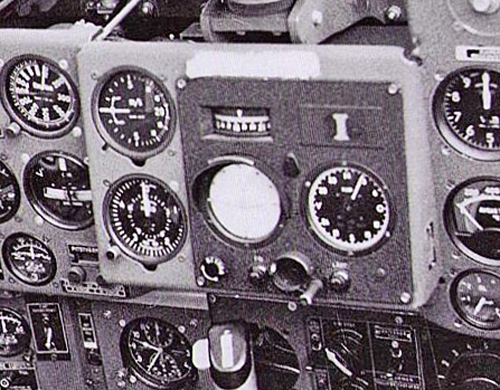

KH-1 centralt placerad
Större bild

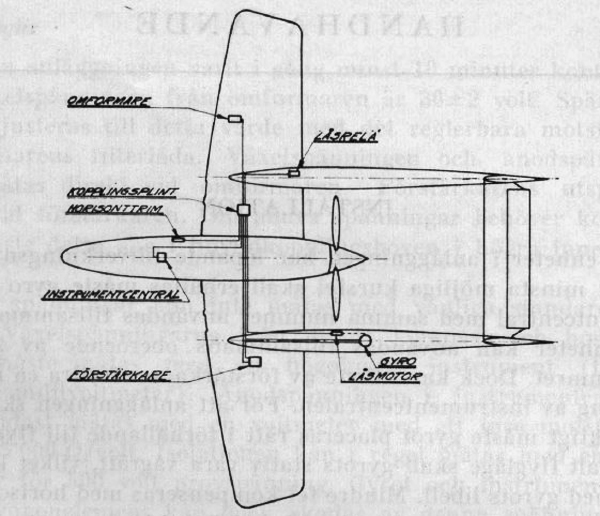

Enheternas placering i Fpl
Större bild


KH-1 utvecklades av AGA för Fpl21 version A-2 och A-3.
KH-1 var för sin tid ett mycket avancerat instrument som förenade de väsentliga egenskaperna hos:

  • Fjärrkompass

  • Kursgyro

  • Horisontgyro

KH-1 omfattade följande, från varandra skilda enheter,



Gyroenhet med:

  • Stativ

  • Gyrohus med kardanring

  • Horisontgivare

  • Låsningsdetaljer

  • Balanseringsdetaljer

Instrumentcentral med:

  • Kompass

  • Kursvisare

  • Horisontinstrument

  • Tryckknappar till låsningssystemet

Förstärkare
Omformare
Låsmotor
Låsrelä
Horisonttrim


Detaljerad funktionsbeskrivning framgår av beskrivning nedan

Sammanställt av: Stig Hertze

Källor:
Flygvapnets Navigationshandbok
- Kompassystem och attitydreferenser
- Beskrivning över Kurshorisont KH-1 Flygvapnet 1949
   (pdf-fil 28MB)
