Allmänt
Till
flygplan
AJ37 togs en utrustning för registrering av anfall utförda med
jaktrobotar
RB75 fram. Utrustning benämndes Simulerrobot 75 eller
kort och gott SIM RB75.
Skarp RB75 avsågs användas mot mark- och sjömål. För svenska
förhållanden modifierades Roboten RB avseende flygbanan så att
flyghöjden bättre passade in vid låg molnbas samt ändrades målsökaren
för att bättre klara sjömålsmiljön.
RB
hängdes i speciella lavetter som i sin tur var monterade i kropps- eller
vingbalkar på flygplanet. Flygplanet kunde medföra fyra RB samtidigt.

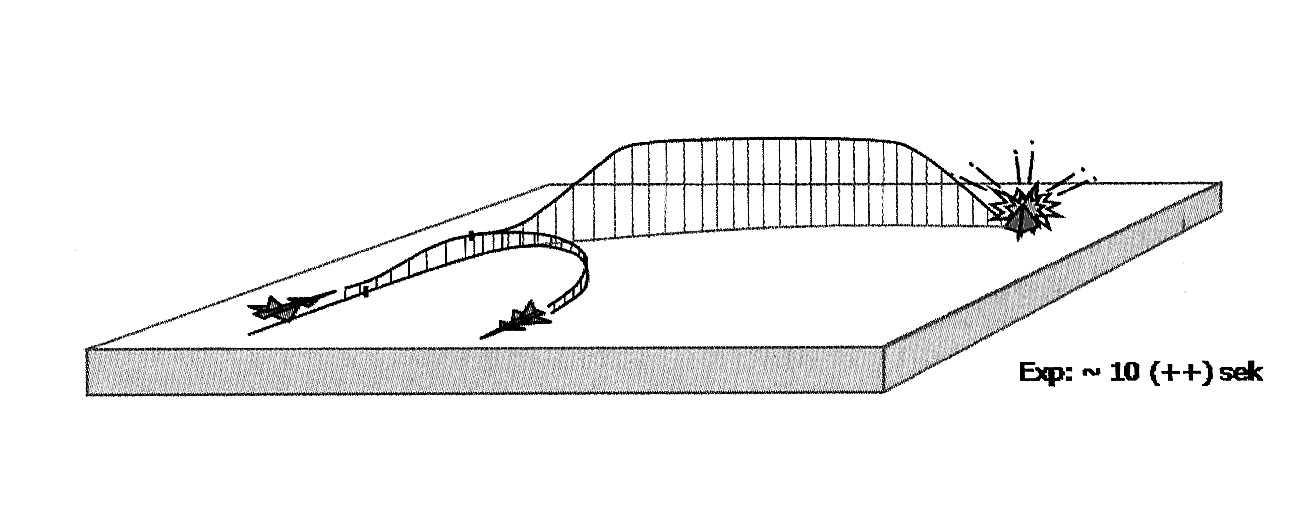

Anfallen med RB75 inleddes från låg höjd och strax före
skjutavstånd ökades höjden för insyn i målet och grovinriktning av
flygplanet. I en TV-målföljande bild på en Indikator till
höger om Siktlinjeindikatorn SI i kabinen riktades med hjälp av
Radarhandtaget ett hårkors att omfatta målet. Därefter gavs
låskommando och om hårkorset stabilt följde målet kunde RB avfyras och
målföljde med egen målsökare till målet helt autonomt.
Registrering av anfall var värdefulla vid utbildning av
flygförare på AJ37 beväpningssystem, vid kontroll av systemets funktion
eller när träffsannolikhetsbedömning skulle ske för en stridsrobot.
Detta möjliggjordes med SIMRB75 tillsammans med en
Videobandspelare vilkens registrerade bild avspelades efter
flygpasset på flygdivisionen.
I
systemet ingick följande enheter:
-
Simulerrobot SIM
RB75
-
Indikator EP-13
-
Videobandspelare
FB-5
Uppbyggnad och Funktion

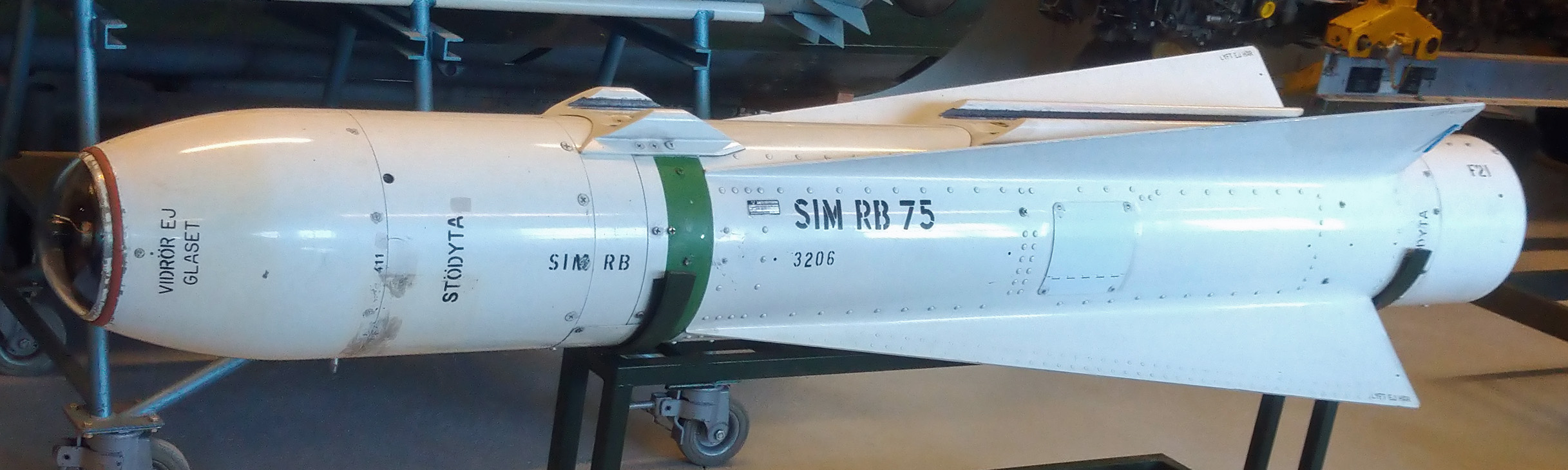

SIM
RB75 var uppbyggd vikt och tyngdpunktsriktigt som en skarp RB75
och liknade till det yttre denne men saknade roder och domskydd. Det
gick att förse RB med bortsprängbart domskydd.
Den hade samma målföljare som en skarp RB75 men saknade
styrautomat och roderservon. Dessutom saknade den stridsdel, raketmotor
och hydraulanläggning. Bilden från målföljaren matades förutom till
EP-13 även till den i flygplanet placerad videobandspelare FB-5.
RB
färgmärkning utgjordes av ett grönt band strax framför vingarna.
FB-5 var en ”moblitetsanpassad” videobandspelare som bland annat
USAF använde i kombination Maverick AGM-65
Missile, det vill säga i svenska Flygvapnets RB-75 för utvärdering av
förmågan att fånga in målet till låsning i robotens målföljare.
Videosignalen var anpassad till amerikansk standard med annan
linjefrekvens än vår PAL och NTSC varför det fordrade att man hade
tillgång till en avspelare och en TV- monitor för detta format för att
kunna visa resultatet. Ett antal avspelare anskaffades för
AJ37-förbandens divisioner.
FB-5 anskaffades
i begränsad omfattning och monterades "uppdragsanpassat" i flygplanen.
Målindikator fanns dock i samtliga flygplan.
FB-5 tillverkades
av TEAK i Japan, den var en ren inspelare men kunde i nödfall även
användas som avspelare men detta krävde omkopplingar samt tillgång till
en yttre anpassningsenhet för att avspelningen skulle kunna visas på en
monitor. Inspelningen gjordes på en bandkassett och registreringstiden
var 20 minuter per bandkassett.
Skrivet av Göran Hawée
Senast
uppdaterad 2020-11-17
