 Arbogaarbetena 11/11 1942 - 12/4 1946


Text Åke Sernler       Webbearbetning Roland Persson



En intervju som gjordes 1984 med platschefen Lennart Hägglund finns här.



Klicka på bilderna så visas dessa i större format!




Lennart Hägglund vid sitt arbetsbord i Kontorsbaracken. Ingenjör Hägglund var chef för Arbogaarbetena





Rekognosering

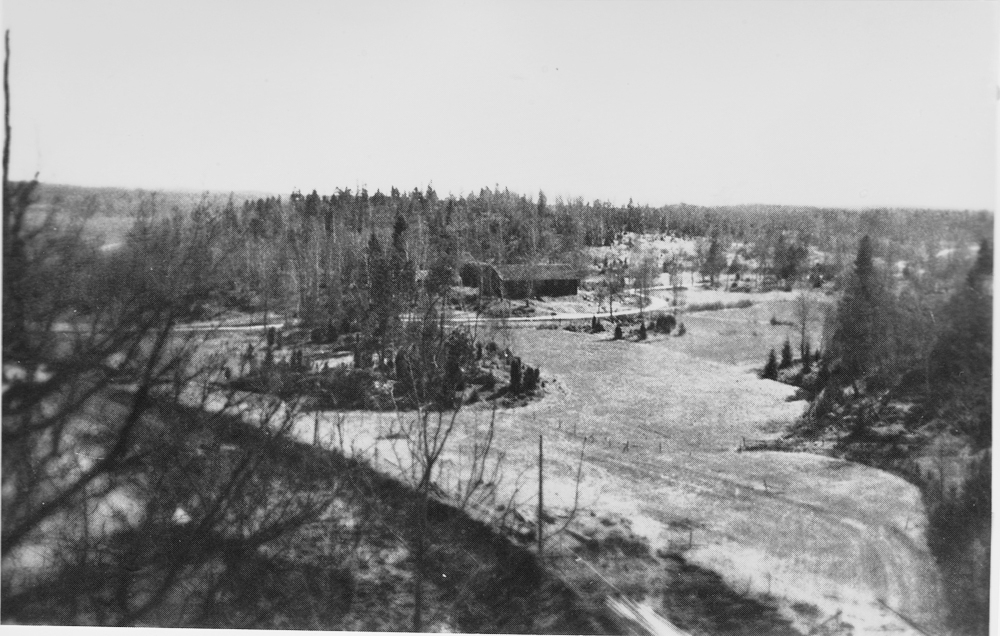

Vy över området




Vagnar på väg till Stentippen

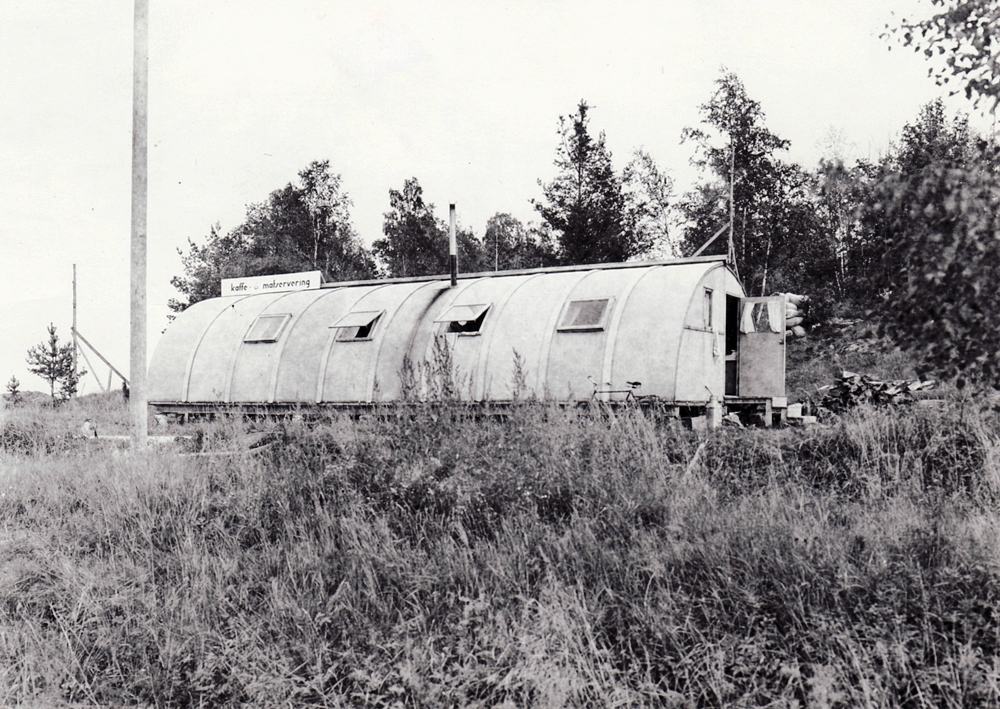

"Futten" namnet på Matserveringen





Bergsinfarten

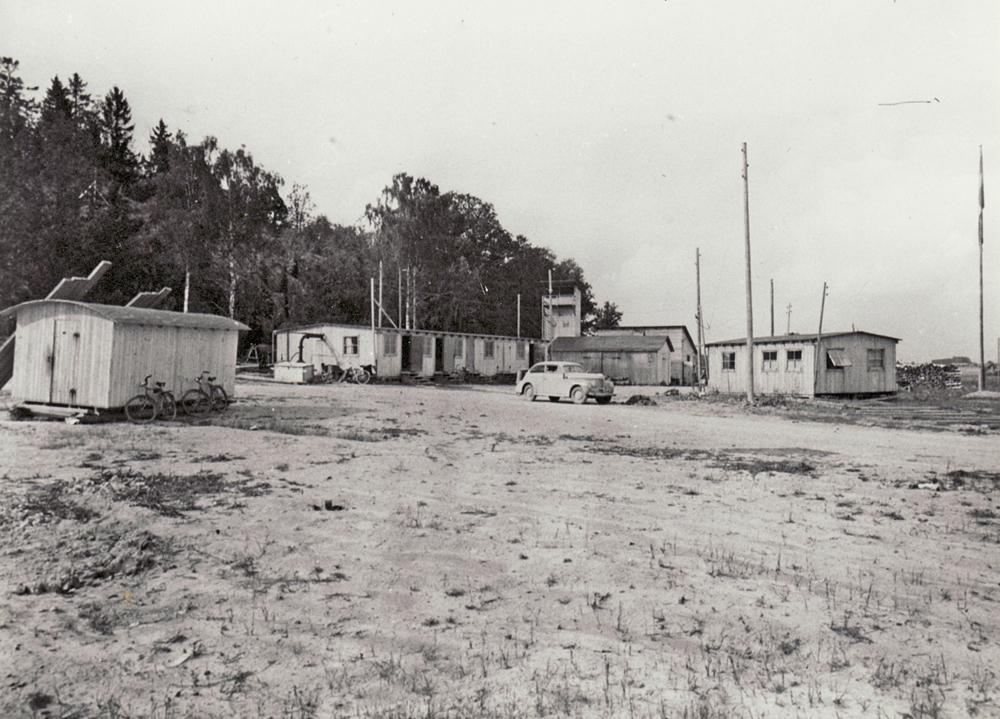

Arbetsbodar på området

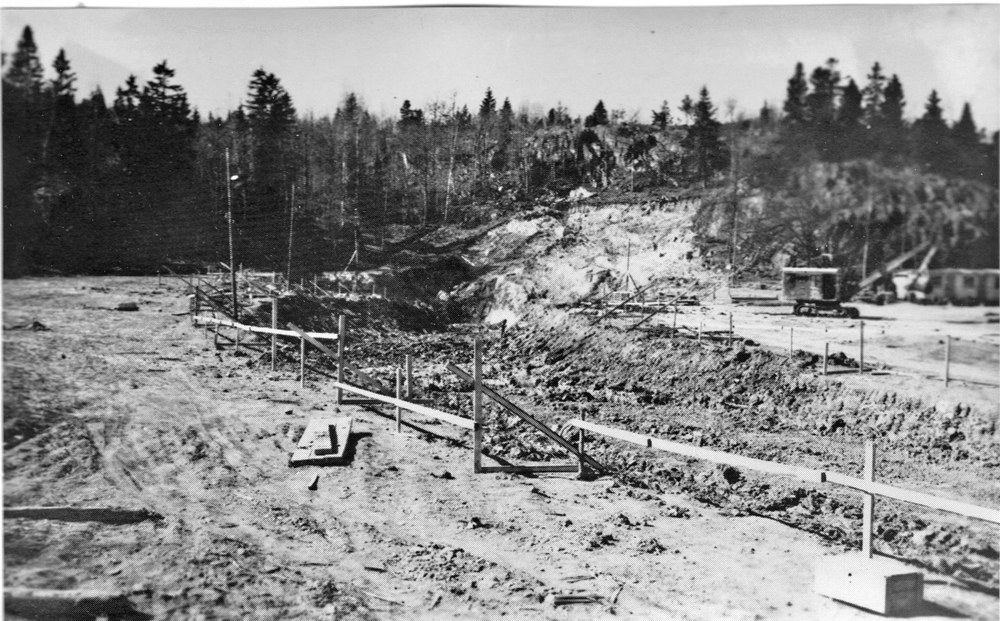

Rensning av berget...




...före sprängning av infarten



Specialtillverkade transportvagnar av Norbergstyp lastade med sten på väg till stentippen






Tunnelinfarten sedd från fältet



t
Infart till huvudtunneln med fläkt för utsugning av spränggaser




Infart till huvudtunneln



Järnväg till tipp




Stentippen sedd från flygfältet




Specialtillverkade transportvagnar av Norbergstyp




Stentippen, Säterbovägens förskjutning vid släntens nedre del (gamla vägsträckningen)






Loken som drog vagnarna




Tågsätt under tippning

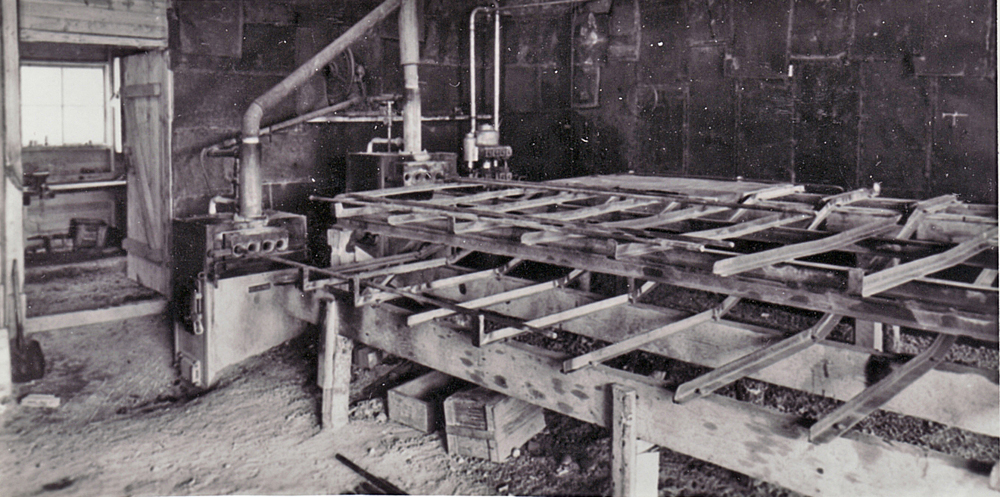

Borrsmedja




Kompressorstation för bergmaskiner vägg i vägg med smedjan. 4 kompressorer med kapacitet 48 m3/min och 7 kg arbetstryck






Transformator för byggström






Borrarlag

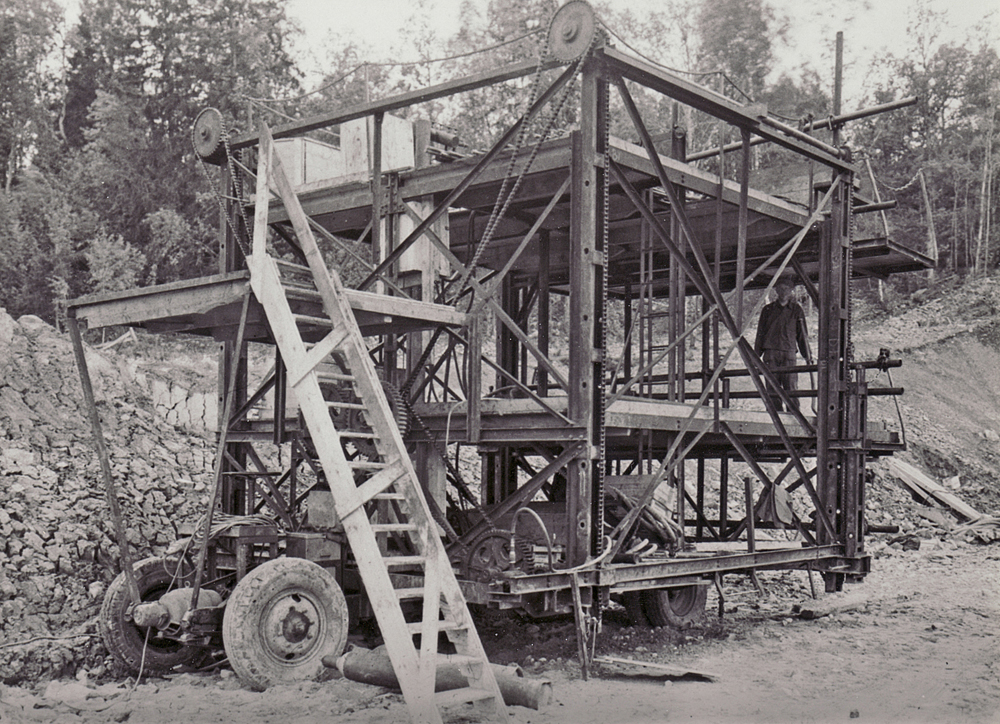

Borrställning under montage




Sprängsalva färdig för utlastning

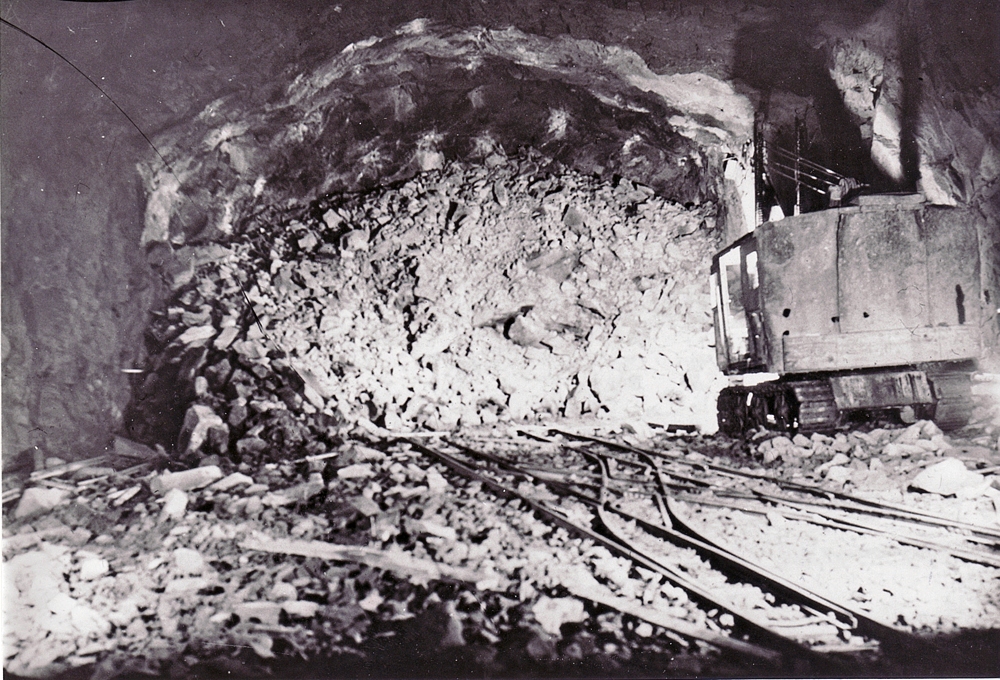

Tunnelgavel med sprängmassor nästan färdigtutlastade (Lägg märke till märkena ej helt utgångna borrhål)






Utlastning klar




Förstärkning av tunnelmynning mot huvudtunnel. (För undvikande av "hörnras")






Huvudinfart till tunnlarna med reversibel friskluftfläkt. Kapacitet 20.000 m3/tim






Huvudinfarten skärmad för kalldrag




Infart till huvudtunneln med fläkt för utsugning av spränggaser




Fläkten i närbild

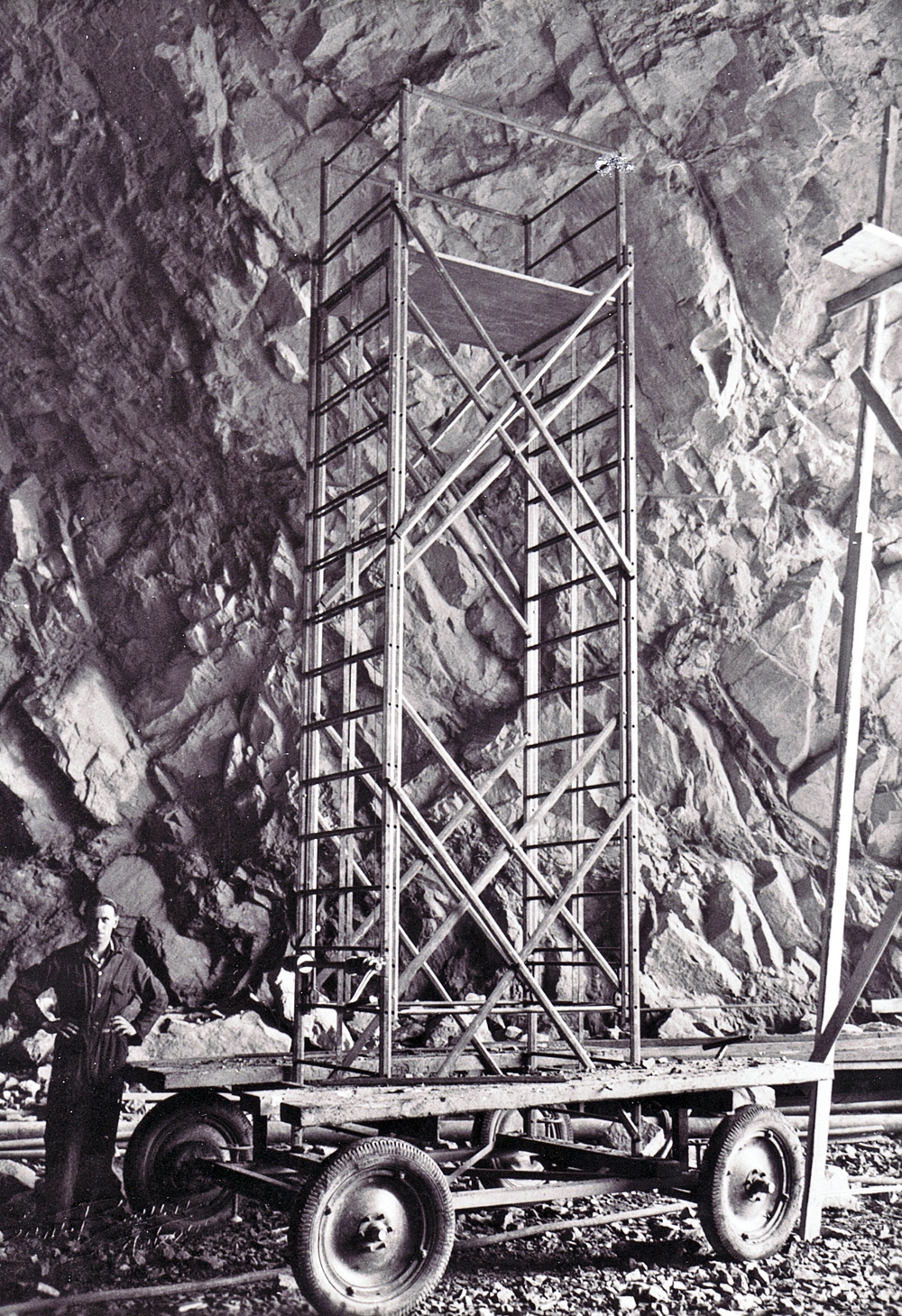

Ställning för skrotning av tunneltak. Höj och sänkbar

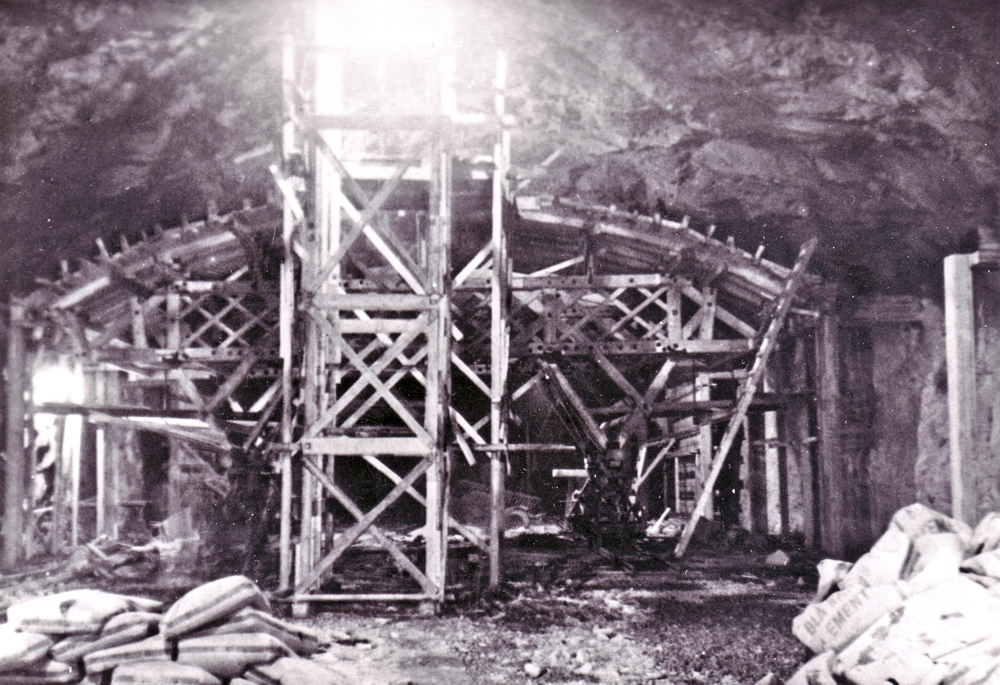

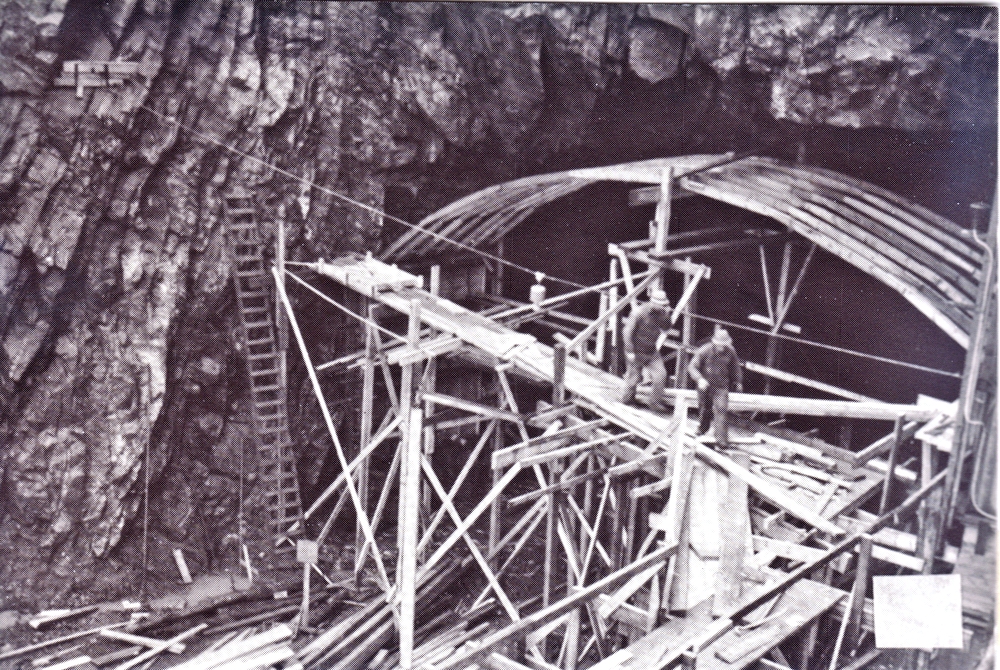

Fast valvform för...




...mindre tunnlar

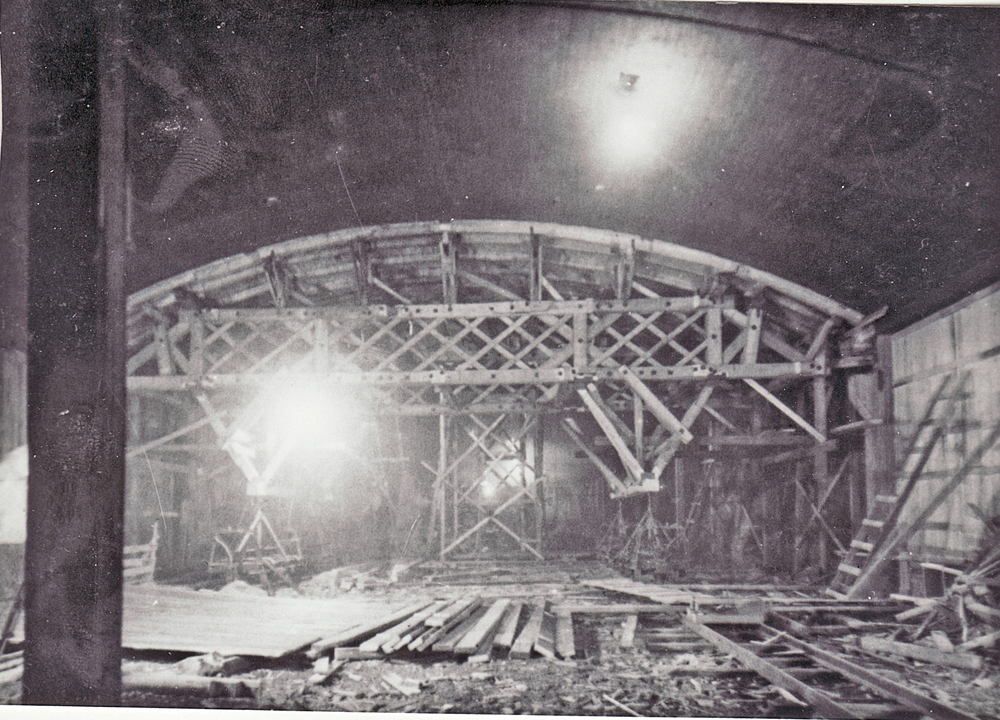

Beskriven valvform. Bredd 6m, längd 12m. Formen flyttbar

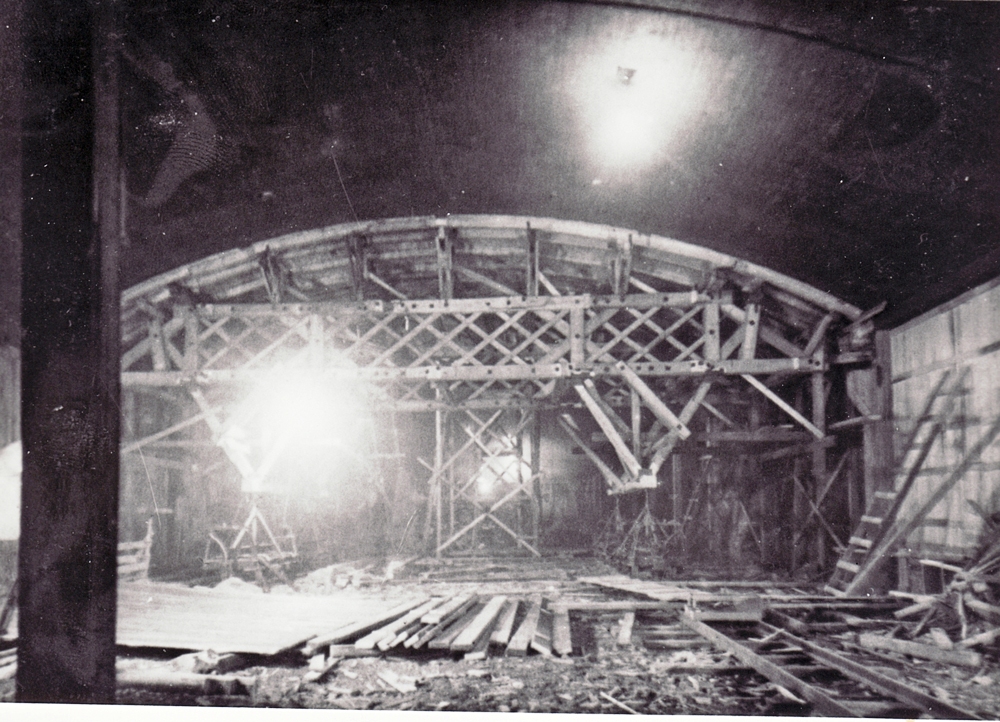

Formsättning för bjälklag i tvåvåningstunnel. (OBS domkrafterna på golvnivå som gör formen höj- och sänkbar.






Färdiggjutet bjälklag i sidotunnel




Utfartstunnel vid CFA

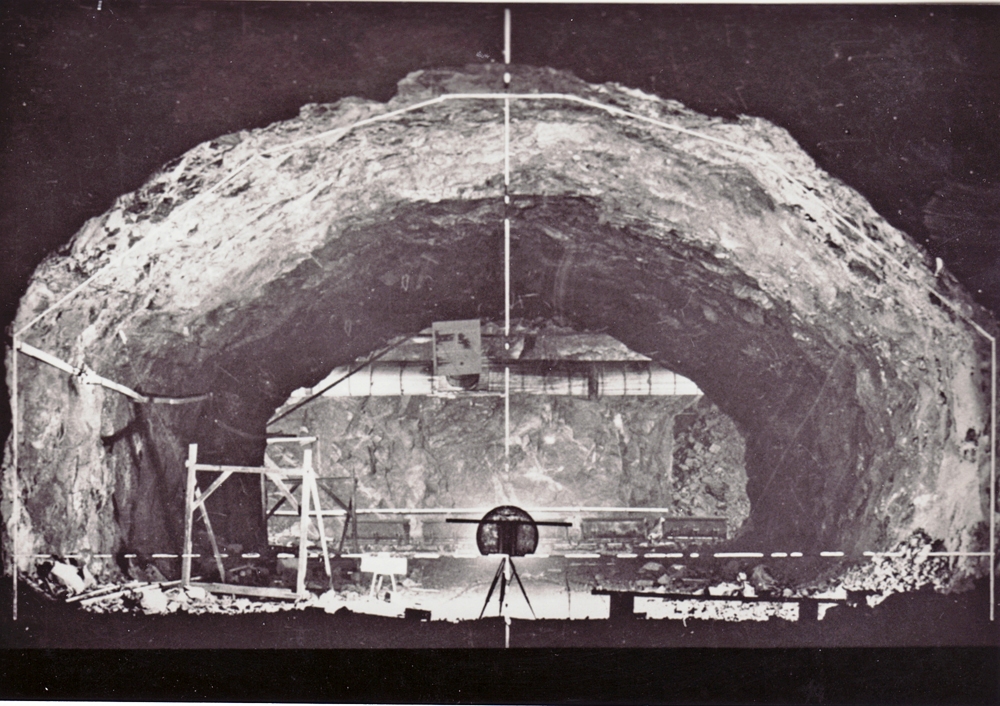

Den fotografiska metoden som Lennart Hägglund uppfann

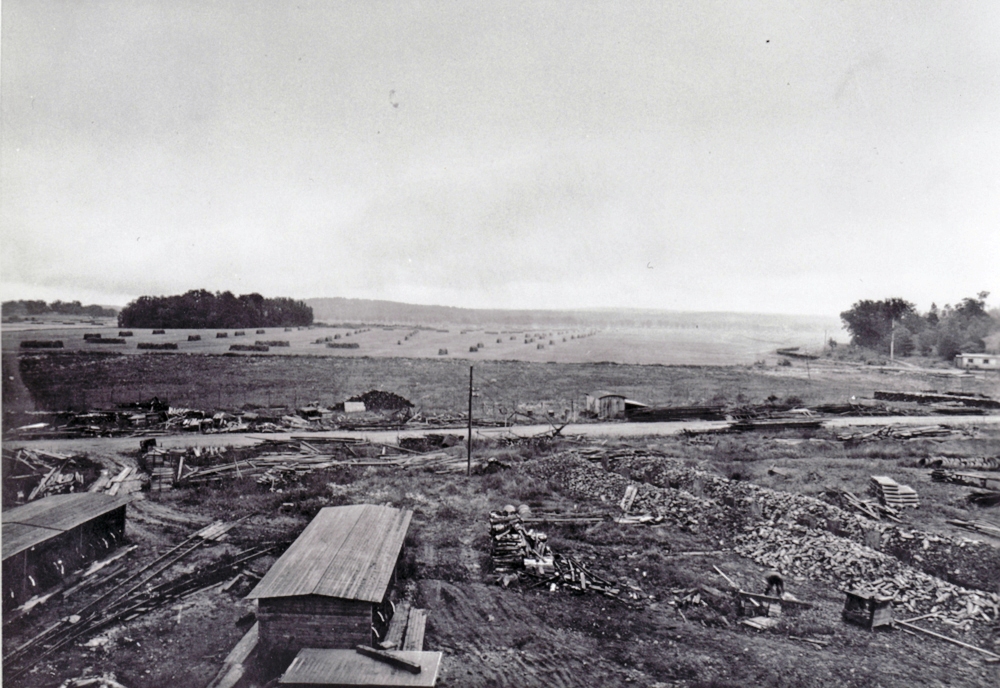

Del av gårdsplan vid rör- och kabeldragning

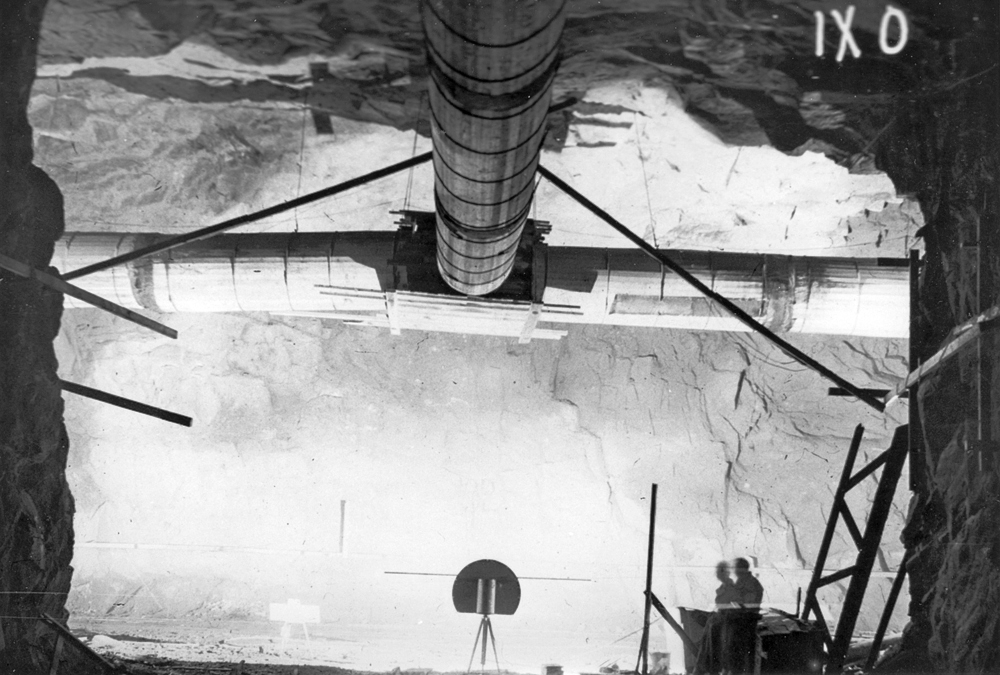

Ventilationstub vid tunnelkorsning




Plan valvform






Övervåning i sidotunnel. Allt gjutet






I slutskedet av tunnelbygget

Byggnader ovan jord





Monteringshallen (nuvarande byggnad 6).....






...under uppbyggnad 1944



Monteringshallen klar




Administrationsbyggnaden 1945





Mässen 1945

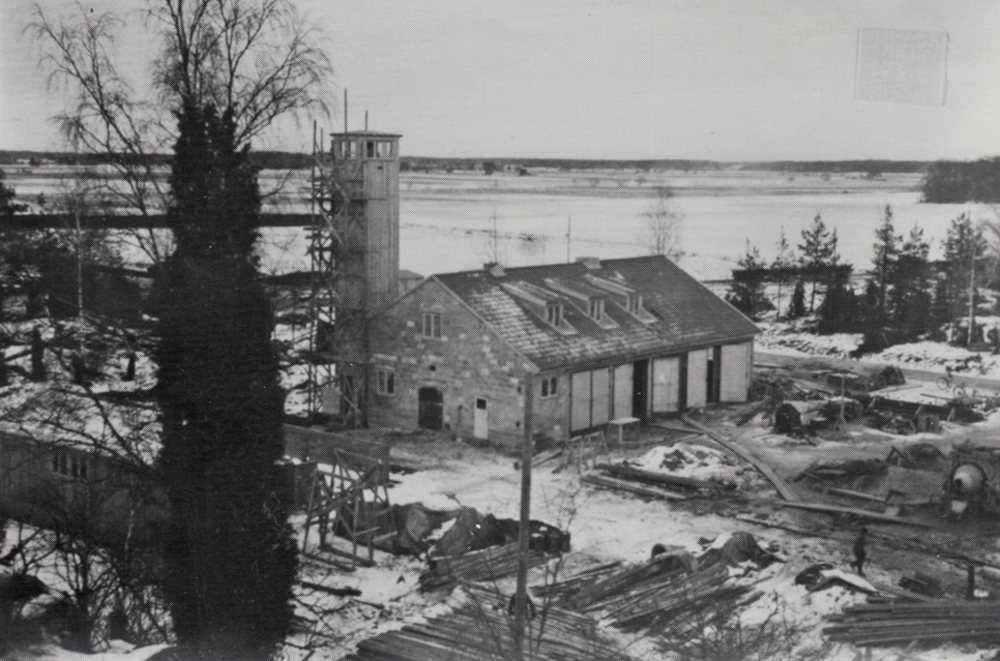

Brandstationen 1945

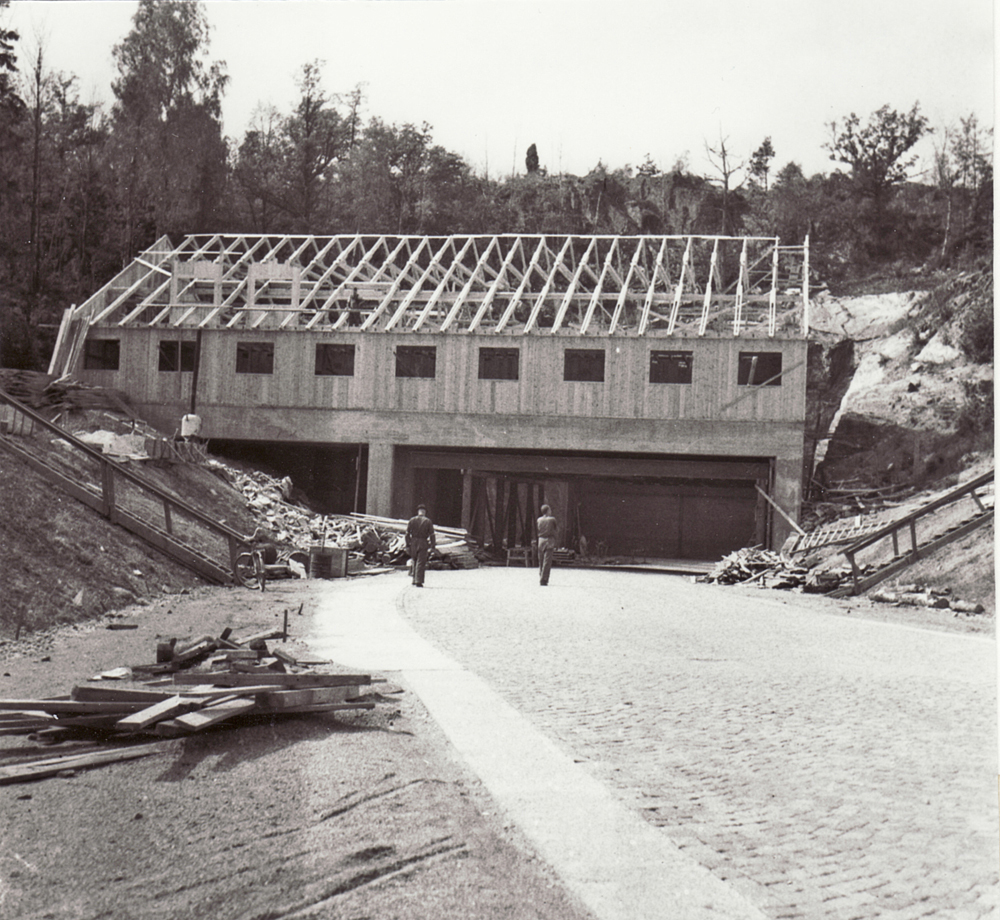

Bergsinfarten med....






......Personalbyggnaden....

.

...under uppförande år 1947




Personalbyggnaden år 1948





Personalbyggnaden 1983
