1. Radiolänkutrustning RL42BC (SM-11)
Bild ur
FV beskrivning

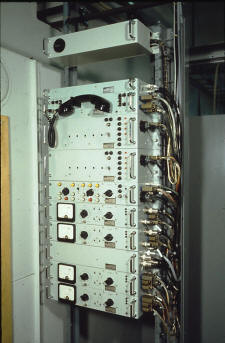

2. Radiolänkutrustning RL42BC (SM-22)
Bild FHT

3. Antenn
Bild ur FV beskrivning

Sändare BC
Bild ur FV beskrivning

Mottagare BC
Bild ur FV beskrivning

Omkopplingsenheten
Bild ur FV beskrivning

Tjänstekanalenheten
Bild ur FV beskrivning

Kraftenhet BC
Bild ur FV beskrivning |
Förord
RL
42, M3959-042000, är en heltransistoriserad radiolänkutrustning avsedd
för överföring av tal. Utrustningen förekommer i tre olika varianter,
nämligen A, B och C.
Tillverkare av
radioutrustningen är Selenia, Italien,
Variant A beskrivs för sig och varianterna B
och C för sig
Inledning
Allmänt
Radiolänkutrustning RL-42BC används i försvarets fasta radiolänknät,
eller för anslutning av abonnenter till detta nät eller i rent regionala
nät.
Radiolänkutrustning RL-42BC arbetar inom frekvensområdet 1900-2300 MHz.
Antalet överförda talkanaler är 120 för variant B och 300 för variant C.
RL-42BC har även utrustning för överföring av tjänstekanal och FSK-signaler.
RL-42BC används antingen som enkel utrustning (en sändare och en
mottagare) eller i de flesta fall som dubblerad, där den ena tjänstgör
som reserv för den andra, bild 1 och 2.
Utrustningen förekommer i fasta anläggningar såsom bunkrar eller
plasthyddor.
RL-42BC strömförsörjs med 220 V, 50 Hz,
nätspänning.
Till
utrustningen används
en parabolantenn,
tillverkad av COEL,
Italien, med reflektordiametem 2, 3 eller 4 meter,
3.
Tekniska data
Allmänt
Frekvensområde |
1900-2100 MHz (variant 1)
2100-2300 MHz (variant 2) |
Systemvärde |
|
RL-42B |
>146
dB för en insignal till mottagaren på -86 dBW
>140
dB för en insignal till mottagaren på -115 dBW |
RL-42C |
>143
dB för en insignal till mottagaren på -86 dBW
137 dB för en insignal till mottagaren på -112 dBW |
HF -impedans |
50 ohm (obalanserad) |
Antennfilterförluster per hopp för: |
|
SM-11 |
2,5 dB |
SM-12 |
5 dB |
Duplexavstånd |
96MHz |
Frekvensområde basband |
|
RL-42B |
60-552 kHz |
RL-42C |
60-1300 kHz |
Antal talkanaler |
|
RL-42B |
120 |
RL-42C |
300 |
Intermodulation (psofometriskt i sämsta kanal)
|
>63
dB för en insignal till mottagaren på -60 dBW |
Modulationssätt |
FM |
Temperaturområde |
-10°
C till
+40°
C dock
-20°C
till +50°C
med 3 dB försämring av modulationen |
Spänningsmatning |
220 V ±5 %, 50 Hz |
Effektförbrukning |
|
SM-11 |
120 VA |
SM-12 |
265 VA |
Sändning |
Innivå basband (till hylla) |
-16 till -22 dBm (inställbar i steg om 1 dB) |
Ingångsimpedans basband |
75 ohm (obalanserad) |
Deviation per talkanal vid provtonnivå |
200 kHz (effektivvärde) |
Deviation för tjänstekanalen vid provtonnivå |
|
SM-11 |
Cirka 160 kHz (effektivvärde) |
SM-12 |
Cirka 110 kHz (effektivvärde) |
Basbandets frekvensgång |
|
RL-42B |
Inom ±0,3 dB mellan 60 och 556 kHz
Inom +0,5 och -1,5 dB mellan 0,3 och 1000 kHz |
RL-42C |
Inom ±0,3 dB mellan 60 och 1300 kHz
Inom +0,5 och -1,5 dB mellan 0,3 och 1500 kHz |
Ingångsimpedans tjänstekanal |
600 ohm (obalanserad) |
Frekvensstabilitet |
±5 x 10-5 |
Uteffekt före antennfilter |
+29 dBm |
Sändare BC |
Effektförbrukning |
30 W |
Höjd x djup x bredd |
88,8 x 335 x 438 mm |
Vikt |
9 kg |
Mottagning |
Utnivå basband |
-14 till -20 dBm (inställbar i steg om 1 dB)
vid 200 kHz (effektivvärde) deviation |
Utgångsimpedans basband |
75 ohm (balanserad) |
Utgångsimpedans tjänstekanal |
600 ohm (obalanserad) |
Brusfaktor (mätt på blandaringången) |
12dB |
Lokaloscillatorfrekvens |
70 MHz under HF-frekvens |
Frekvensstabilitet hos lokaloscillatom |
±5 X 10-5 |
MF -frekvens |
70 MHz- |
MF-bandbredd (-3 dB) |
|
RL-42B |
7,5 MHz |
RL-42C |
13 MHz |
Selektivitet |
|
RL-42B |
a)
En interfererande HF -signal ansluten till antenningången med
nivån -58 dBW och frekvensen 12 MHz från mottagningsfrekvensen,
modulerad med ett brus motsvarande en 120-kanalslast skall inte
minska signalbrusförhållandet mer än 3 dB. Nivån på den önskade
HF-signalen skall då på mottagaringången vara -86 dBW eller mer.
b)
En interfererande HF-signal ansluten till antenningången med
nivån -58 dBW och frekvensen 12 MHz från mottagningsfrekvensen
skall inte minska basbandsbruset mer än 3 dB om önskad insignal
saknas. |
RL-42C |
a)
En interfererande HF -signal ansluten till antenningången med
nivån -40 dBW och frekvensen 24 MHz från mottagningsfrekvensen,
modulerad med ett brus motsvarande en 300-kanalslast skall inte
minska signalbrusförhållandet mer än 3 dB. Nivån på den önskade
HF-signalen skall då på mottagaringången vara -86 dBW eller mer.
b)
En interfererande HF-signal ansluten till antenningången med
nivån -40 dBW och frekvensen 24 MHz från mottagningsfrekvensen
skall inte minska basbandsbruset mer än 3 dB om önskad insignal
saknas. |
AGC (konstant MF-utnivå vid varierande HF -innivå) |
±1 dB vid en HF
-nivå
mellan -90 och -60 dBW |
Basbandets frekvensgång |
|
RL-42B |
Inom ±0,3 dB mellan 60 och 556 kHz.
Inom +0,5 och -1,5 dB mellan 0,3 och 1000 kHz |
RL-42C |
Inom ± 0,3 dB mellan 60 och 1300 kHz.
Inom +0,5 och -1,5 dB mellan 0,3 och 1500 kHz |
Basbandsnivån som en funktion av sträckdämpningen |
|
RL-42B |
Basbandsnivån får ändra sig högst ± 1 dB vid en HF –innivåändring
mellan -60 dBW och -115 dBW |
RL-42C |
Basbandsnivån får ändra sig högst ± 1 dB vid en HF –innivåändring
mellan -60 dBW och -112 dBW |
Mottagare B(C) |
Effektförbrukning |
20W |
Höjd x djup x bredd |
88,8 x 335 x 438 mm |
Vikt |
9 kg |
Tjänstekanal och FSK |
Tjänstekanal |
|
Frekvensområde |
300-3400 Hz |
In- och utnivå för yttre tjänstekanal |
-3,5 dBm, 600 ohm (balanserad) |
Ringsignalens frekvens |
3825 Hz |
Ringsignalens deviation |
200 kHz (effektivvärde) |
FSK |
|
Frekvensområde |
ca 4-20 kHz |
Nivå i sändningsriktning |
-14 dBm, 150 ohm (obalanserad) |
Deviation |
|
SM-11 |
Ca 80 kHz (effektivvärde) |
SM-12 |
Ca 50 kHz (effektivvärde) |
Nivå i mottagningsriktning |
|
SM-11 |
>-29
dBm, 150 ohm (obalanserad) |
SM-12 |
>-32
dBm, 150 ohm (obalanserad) |
Pilotsignal : |
|
Frekvens |
22 kHz |
Deviation |
100 kHz (effektivvärde) |
Tjänstekanalenheten |
Effektförbrukning |
2,5 W |
Höjd x djup x bredd |
88,8 x 335 x 438 mm |
Vikt |
5,5 kg |
Kraftenhet BC |
Inspänning |
220 V ±5
%,
50 Hz |
Utspänningar |
+24 V, 1200 mA
+24 V, 560 mA
+20 V, 90mA
+12 V, 295 mA
-12 V, 320mA
-12 V, 165 mA |
Effektförbrukning |
2,5W |
Höjd x bredd x djup |
88,8 x 335 x 438 mm |
Vikt |
5 kg |
ANTENNER |
Riktantenn 4/27 |
|
Leverantörens beteckning |
COEL-PR 221/55 |
Reflektoms
diameter |
2 m |
Frekvensområde |
1900-2300
MHz |
Förstärkning
relativt 1/2-vågsdipol |
27,5 dB |
Ståendevågförhållande |
<1,06 |
Polarisation |
Horisontal
eller vertikal |
Impedans |
50 ohm |
Vikt med
justerdel |
160 kg |
Riktantenn 4/31 |
|
Leverantörens beteckning |
COEL-PR 321/55 |
Reflektorns
diameter |
3 m |
Frekvensområde |
1900-2300
MHz |
Förstärkning
relativt 1/2-vågsdipol |
31 dB |
Ståendevågförhållande |
<1,06 |
Polarisation |
Horisontal
eller vertikal |
Impedans |
50 ohm |
Vikt med
justerdel |
380 kg |
Riktantenn 4/33 |
|
Leverantörens beteckning |
COEL-PR 421/55 |
Reflektorns
diameter |
4 m |
Frekvensområde |
1900-2300
MHz |
Förstärkning
relativt 1/2-vågsdipol |
33 dB |
Ståendevågförhållande |
<1,06 |
Polarisation |
Horisontal
eller vertikal |
Impedans |
50 ohm |
Vikt med
justerdel |
600 kg |
Källor:
Sammanställt av Roland Persson
