Allmänt
Alla
versioner av Flygplan 35 var utrustade med bränslemätsystem av kapacitiv typ. Detta innebar att givarna utgjordes
av kondensatorer som ändrade sin kapacitans och därmed sitt
växelströmsmotstånd i överensstämmelse med bränslemängden i tankarna.
Kapacitansändringen förorsakades av förhållandet att bränsle har dubbelt
så stor dielektricitetskonstant som luft. Eftersom givarna bestod av
rörformade parallellkopplade kondensatorer nedsänkta i tankarna kom
givarnas sammanlagda kapacitans i varje ögonblick att vara ett direkt
mått på den bränslevolym som fanns i tankarna.
Funktion
Mätsystemet var uppdelat i två av varandra oberoende mätkretsar,
en för främre och en för bakre tankgruppen. Bränslevolymen i grupperna
mättes således var för sig och indikerades på varsin visare i
Bränslevolymindikatorn i förarkabinen, en märkt F för främre
gruppen och en märkt B för bakre gruppen. Indikeringen visade
mängden i % av fulla tankar. Härigenom gavs också möjlighet för
reglering av bränsleflödet från tankgrupperna varigenom
tyngdpunktsvandring under flygning eliminerades.
Bränslebalanseringskretsen omfattade två reglerventiler, en för
varje grupp. Ventilerna manövrerades av ett balanseringssystem som
styrdes från Bränslevolymindikatorn och styrde tömningen av bränslet
växelvis med en största skillnad på 4 % mellan grupperna.

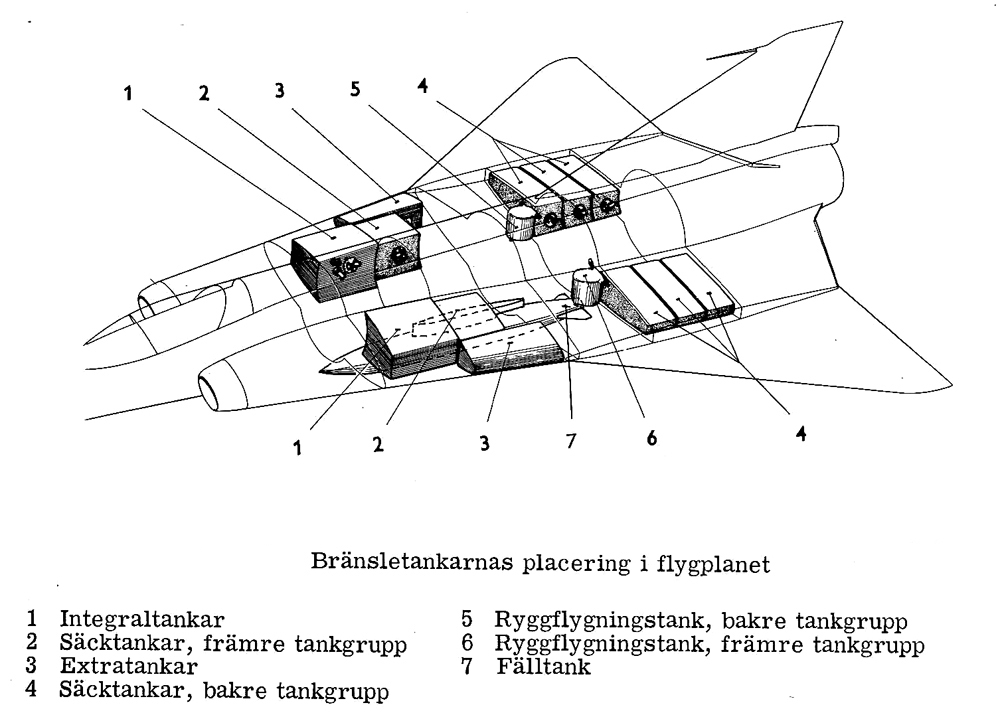

Flygplan 35ABC kunde medföra en Fälltank FT under kroppen
vilken inte ingick i mätsystemet. Den tömdes alltid först vid flygning
med hjälp av högre lufttryck än i inre systemet, varefter mätsystemet
började visa bränsleförbrukning i det inre systemet.

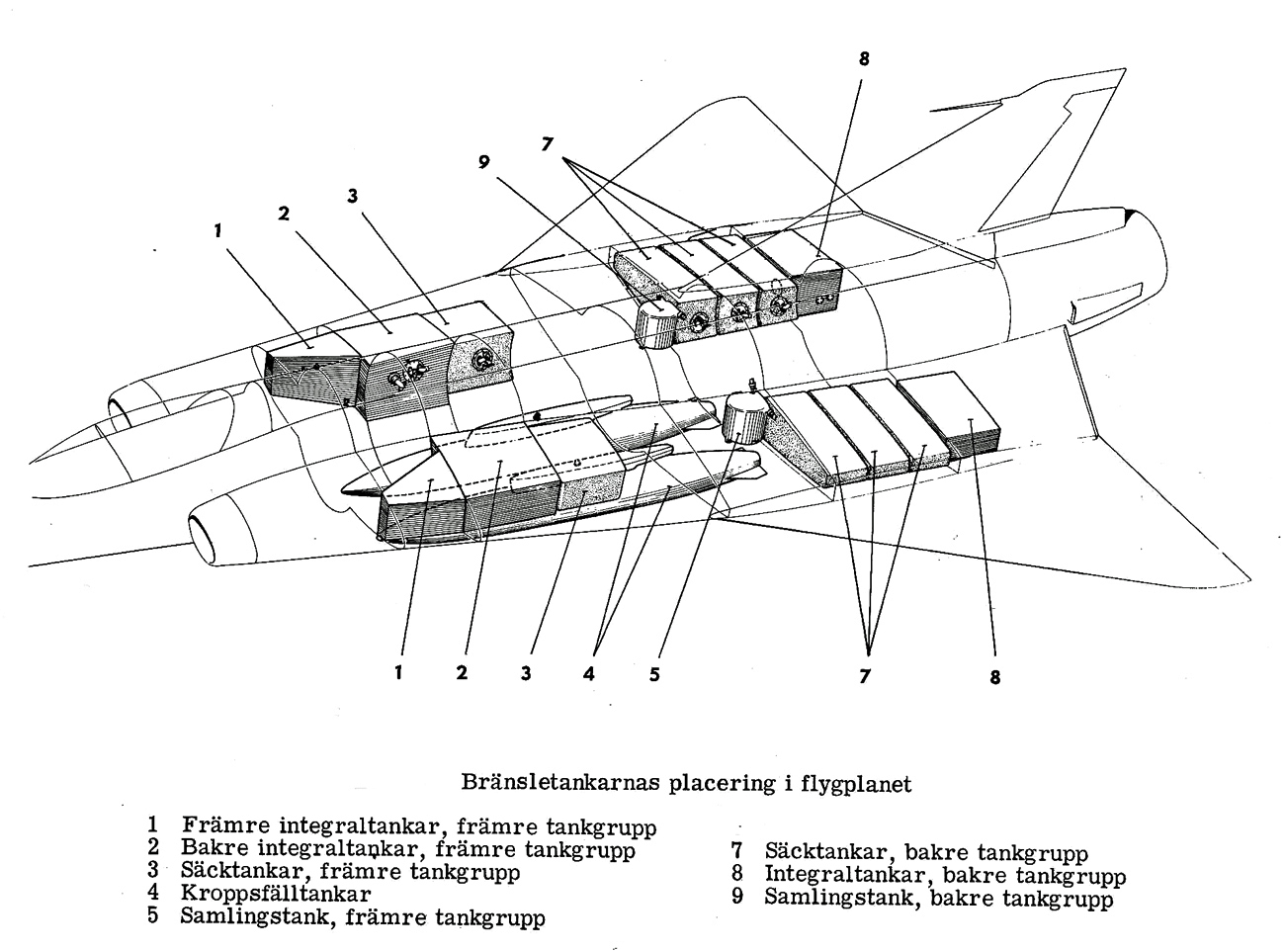

Flygplan 35DEFJ kunde medföra två FT under flygkroppen vilka
ingick i mätsystemet. Bränslemängden i dessa FT visades separat och
visade mängden i % av fulla tankar i inre systemet. De tömdes
rutinmässigt alltid först med hjälp av högre lufttryck än i inre
systemet varefter mätsystemet automatiskt eller manuellt med
strömställare MÄTSYSTEM FÄLLTANK i kabinen kopplade om för visning av
ordinarie inre systemet.
Flygplan 35EFJ kunde även bära vinghängda FT vilka då ingick i
mätsystemet och tömdes på samma sätt som vid två hängda FT.
Vill du
veta mer?
Skrivet
av Göran Hawée
Senast
uppdaterad 2020-01-19
Källor: Beskrivning Flygplan
35ABCDEFJ.
|
