Allmänt
Attack- och skolversionen
av flygplanet
AJ/SK37 Viggen blev
utrustad med ett svenskt presentationssystem efter en specifikation från
Försvarets Materielverk FMV. Den utvecklades i huvudsak av Svenska Radio
AB SRA i Stockholm med vissa influenser av amerikansk
presentationsteknik.
Uppbyggnad och funktion
Systemets indikatorer
utgjordes av Siktlinjeindikator SI och Centralindikator CI
för presentation av flygdata och navigerings- och radarinformation samt
information för optisk siktning. En Vågformgenerator VG och en
Kraftenhet KE fungerade som understöd för indikatorerna.
Speciella manöverorgan
för EP-08 utgjordes dels av en Skedesväljare på Radarpanelen
RP för PS-37 samt ett antal
Strömställare utplacerade i förarkabinen.
SI uppgift var att för flygföraren presentera flyg- och
målinformation i dennes normala synfält genom reflexglas och ut genom
flygplanets frontruta. Enheten bestod av ett katodstrålerör med
tillhörande magnetiska avlänknings- och fokuseringssystem samt ett
optiskt system. Även kretsar för högspänning och avlänkningsföstärkning
ingick, liksom lyspulsalstring, automatisk- och manuell
ljusstyrkereglering, skyddsfunktioner och inbyggd test samt viss intern

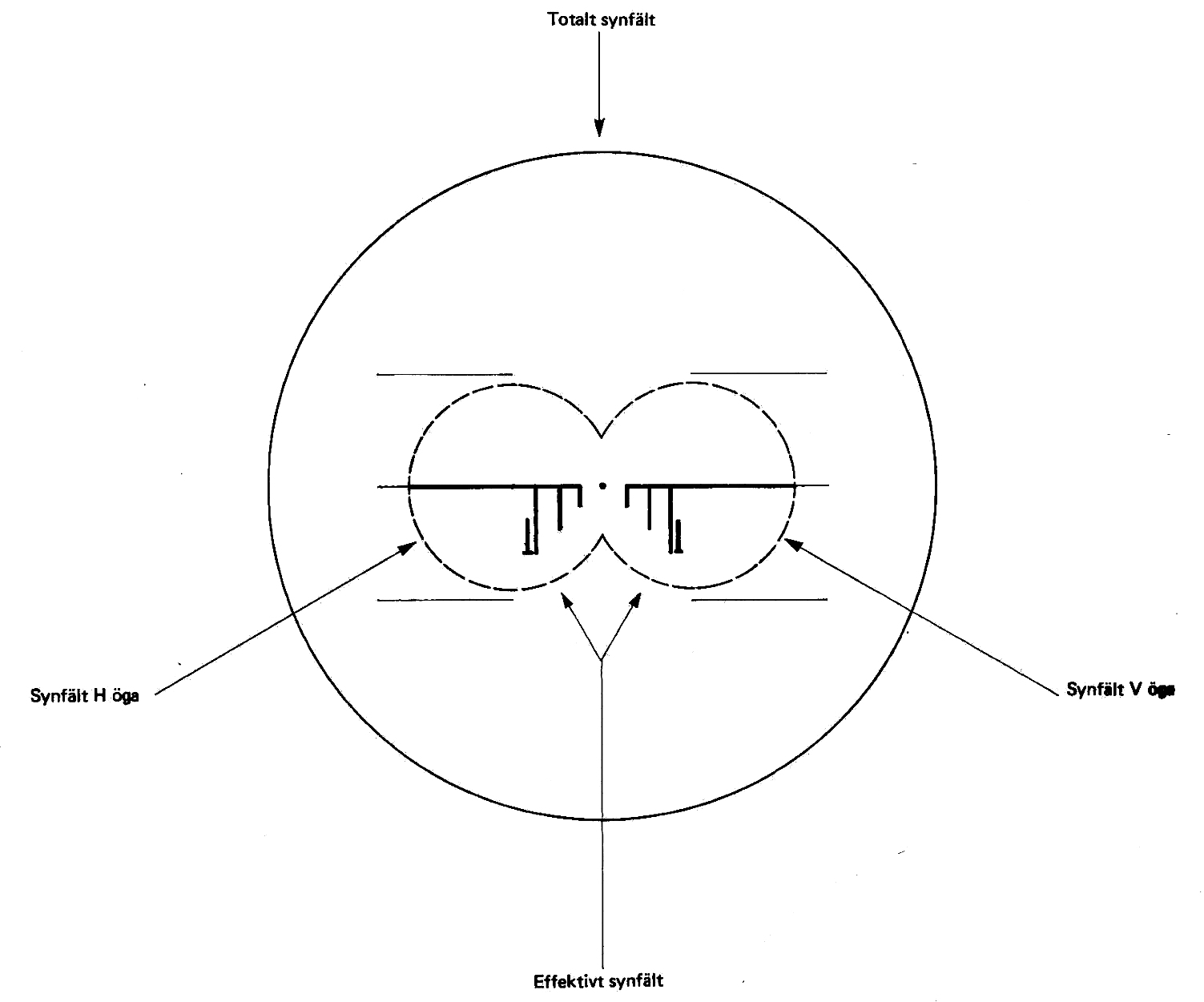

kraftförsörjning. Synfältet var maximalt 30 grader. En begränsad
optikdiameter gjorde att varje öga momentant kunde iaktta symbolerna
inom en öppningsvinkel på 9 grader vilket benämndes SI effektiva
synfält. Dumpningsvinkeln för SI optiska axel kunde ställas om
manuellt med reflexglasen antingen 3 eller 11 grader, det senare vid
start och landning.
Ljusstyrkan på SI reglerades av en Ljuspulsgenerator på basis av
signal av en Ljusstyrkeinställare LJUS SI och en Fotocellenhet.
CI uppgift var att presentera alla måldata som flygplanets
siktesradar PS-37
insamlade. Enheten bestod av ett halvtons minnesrör av multimodtyp och
bestod av tre elektrostatiskt avlänkade Skrivkanoner, en Flodkanon samt
Minnesskikt och Bildskärm. På CI kunde samtidigt presenteras
lagrad och icke lagrad information. Samtidigt kunde lagrad information
raderas, vilket resulterade i mörkspårspresentation som hade större
kontrast och avsevärt bättre upplösning än vid konventionell skrivning.
CI
var försedd med en speciell minnesskikt av tvåeffektstyp.
Genom
val av energinivå hos infallande strålen kunde en bestämd
lagringsriktning erhållas. Denna egenskap utnyttjades i CI så att
skrivkanonerna arbetade med tre olika energinivåer. Vitraderkanonen hade
lägst energinivå medan Raderkanonen hade högsta nivån och Symbolkanonen
där emellan. Grundinställningen av radarbilden gjordes med två
potentiometrar, LJUS RADAR OCH LJUS S.
VG bestod av
två funktionsdelar.
Symboldelen
framställde lyspulser som erfordrades för presentation i SI och
CI. Från CK-37 styrdes
symbolval, tändning och släckning. Symboldelen styrde även
funktionsövervakningen.
Svepdelen
genererade avlänknings- och intensitets moduleringssignaler till
elektronkanonerna i CI. Där ingick avstånds- och
vinkelmarkeringar samt radarekon. Från CK och radar PS
styrdes presentationen i stort.
KE försåg SI,
CI och VG med erforderlig spänning och bestod av
likriktare, omvandlare, filter och kretsar för styrlogik.
Kraftförsörjningen till systemet kom från flygplanets sekundärskena för
200V växelström. Med Skedesväljaren på RP i läge BER matades
glödspänning till CI och SI och i läge NAV (tidigast 30
sekunder efter i BER) styrdes start och avstängning av övrig
krafttillförseln till systemet. Med de övriga strömställarna i
förarkabinen styrdes olika presentationsmoder i olika flygskeden.
Funktionsövervakningen av systemet innefattade kretsar som dels
övervakade symbolpresentationen och dels skyddade utrustningen från
allvarliga sekundärfel. Vid fel hos EP-08 eller vissa
Primärdatagivare släcktes indikatorerna helt eller delvis.
Funktionskontroll av EP-08 gjordes med jämna intervaller
av mekaniker med inmatade testprogram i CK.
Skrivet av Göran
Hawée
Senast uppdaterad
2020-01-30
Källa: AJ/SK Beskrivning, del 1.
|
