Allmänt
I
flygplan
AJ37 kunde en Registrerkamera RKA för fotografering
installeras i ändamål att filma flygplanens aktuella siktbild och
presentationen och målet i Siktlinjeindikator SI och radarbilden
på Centralindikator CI vid flygning. För ljudupptagning kunde en
bandinspelare FB installeras.
Registrerkamerans huvudsakliga uppgift var att användas som
hjälpmedel vid skjututbildning då den optiska delen i sikte användes av
flygförare för inriktning av Automatkanon AKAN, Attackraketer ARAK och
Robotar RB24.
FB-s uppgift var att registrera radiotrafik, samt varnings- och
informationssignaler från bakomvarnarsystemet..
I
systemet ingick nedanstående enheter;
Uppbyggnad och Funktion
RKA

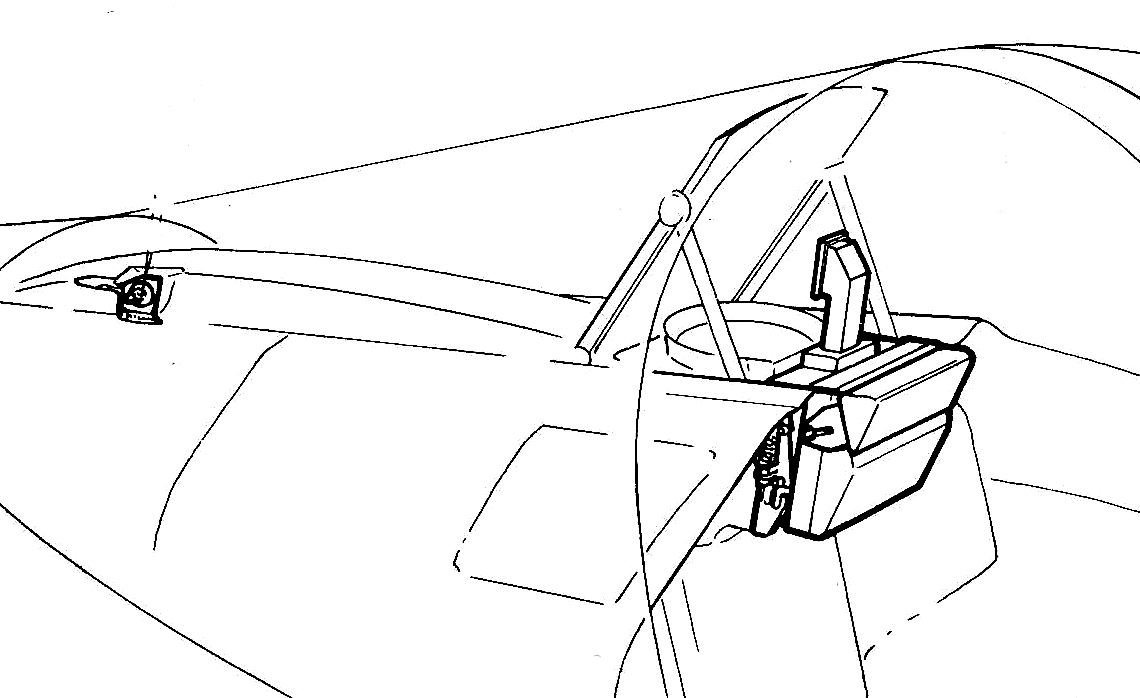

bestod av två enheter, dels den demonterbara kameran och dels
den permanent fastsatta exponeringsenheten. Kameran monterades i en
hållare på SI och var utrustad med ett separat pannskydd.
Registrering kunde ske antingen av SI eller CI. Vid skifte
däremellan vändes kameran 180 grader och en omkopplare på kameran
ställdes i motsvarande läge SI/CI. Kameran
utnyttjade 16 mm film.
För SI-registrering användes två utbytbara objektiv, ett
vidvinkel- och ett teleobjektiv. De hade 25 mm respektive 65 mm
brännvidd. Objektiven var försedda med gulfilter för erhållande av god
kontrastverkan och kompensering av ljusbrytning i flygplanets frontruta.
Före flygning monteras önskat objektiv.
För CI-registrering användes ett specialobjektiv med 20 mm
brännvidd och konstruerat för sned fotografering mot CI.
Registreringen startar på impuls från Radar
PS-37 med en bild/antennsvep (1
bild/sekund).
På kameran finns ett tumvred för manuell filmframmatning,
en indikator som visar när kameran arbetar samt en indikator för
kvarvarande filmmängd.
KH var monterat på befintlig SI. Vid skifte av
indikator vändes kameran 180 grader.
EE var permanent monterad långt fram och ovanför SI. Den
var försedd med en omkopplare för inställning av filmkänsligheten i ASA
samt hade en inbyggd fotocell för mätning av infallande ljus vid SI-registrering.
EE-s uppgift var att med kännedom om filmkänslighet och
infallande ljus lämna en spänning till RKA för inställning av
rätt bländare.
RKA manövreras på följande sätt:
Kameran
kan startas och stoppas manuell med Strömställare MAN EXPON i
läge T på marken eller under flygning.
Automatiskt tillslag i luften (nosstället infällt)
gjordes på Radarpanelen RP vid val av skedet ANF vid nedanstående
tillfällen beroende på vapenval:
-
RB04 Vid
Osäkring Os av vapenkretsarna eller då en modomkopplare
ställdes i läge A1 eller A2. Kameran stannade åter vid Säkring Sä
och återgång till A0.
-
ÖVRIG BEVÄPNING.
Vid Os . Kameran stannar åter vid Sä.
FB var tvåkanalig med tre ingångar. Den startades manuellt eller
automatiskt. Vid kontinuerlig drift var speltiden 45 minuter. Manuell
start av FB gjordes med omkopplare MIK BAND på FR-24 manöverpanel
i läge TILL eller vid radiosändning. Automatisk start av FB
skedde då varningsoscillatorn får felsignal eller då signal erhölls från
Bakomvarnare APP-27. Med omkopplaren i läge MIK BAND gick FB
kontinuerligt och registrerade utgående och inkommande radiotrafik samt
varnings- och informationssignaler. Med MIK BAND i läge FRÅN gick FB
endast vid radiosändning.
Framkallning och utvärdering (Rättning) av filmen från
flygningen utfördes av utbildad markpersonal med speciell utrustning i
för detta avsedd lokal.
Avspelning och analys av det inspelade bandet från flygningen
utfördes av flygföraren på divisionen i speciell avspelningsutrustning.
Skrivet
av Göran Hawée
Senast
uppdaterad 2020-02-10
Källor: Beskrivning AJ37 del 1, J35F del 2
|
