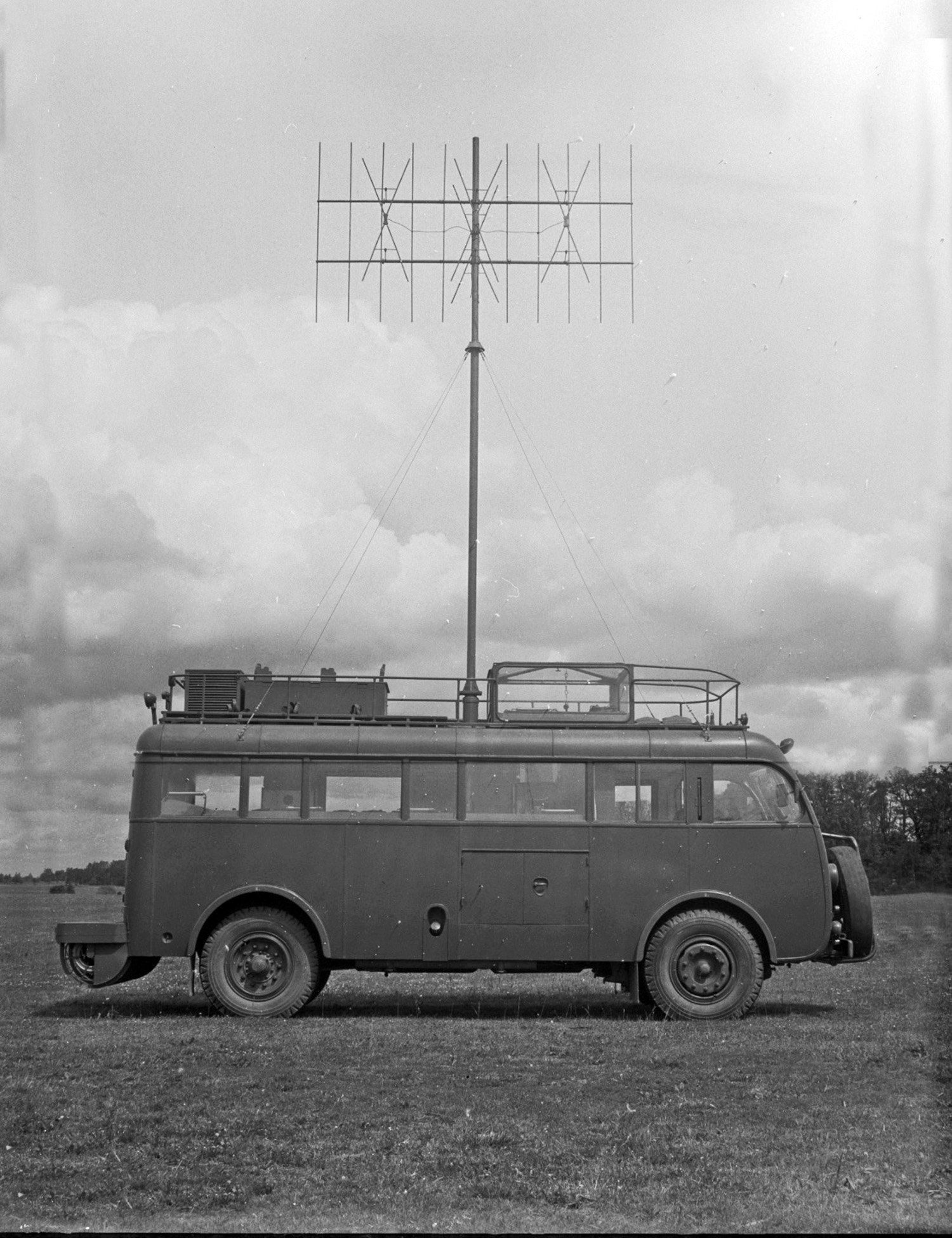

Monterad i fordon med Mrm 7
KPL-bil
Större bild

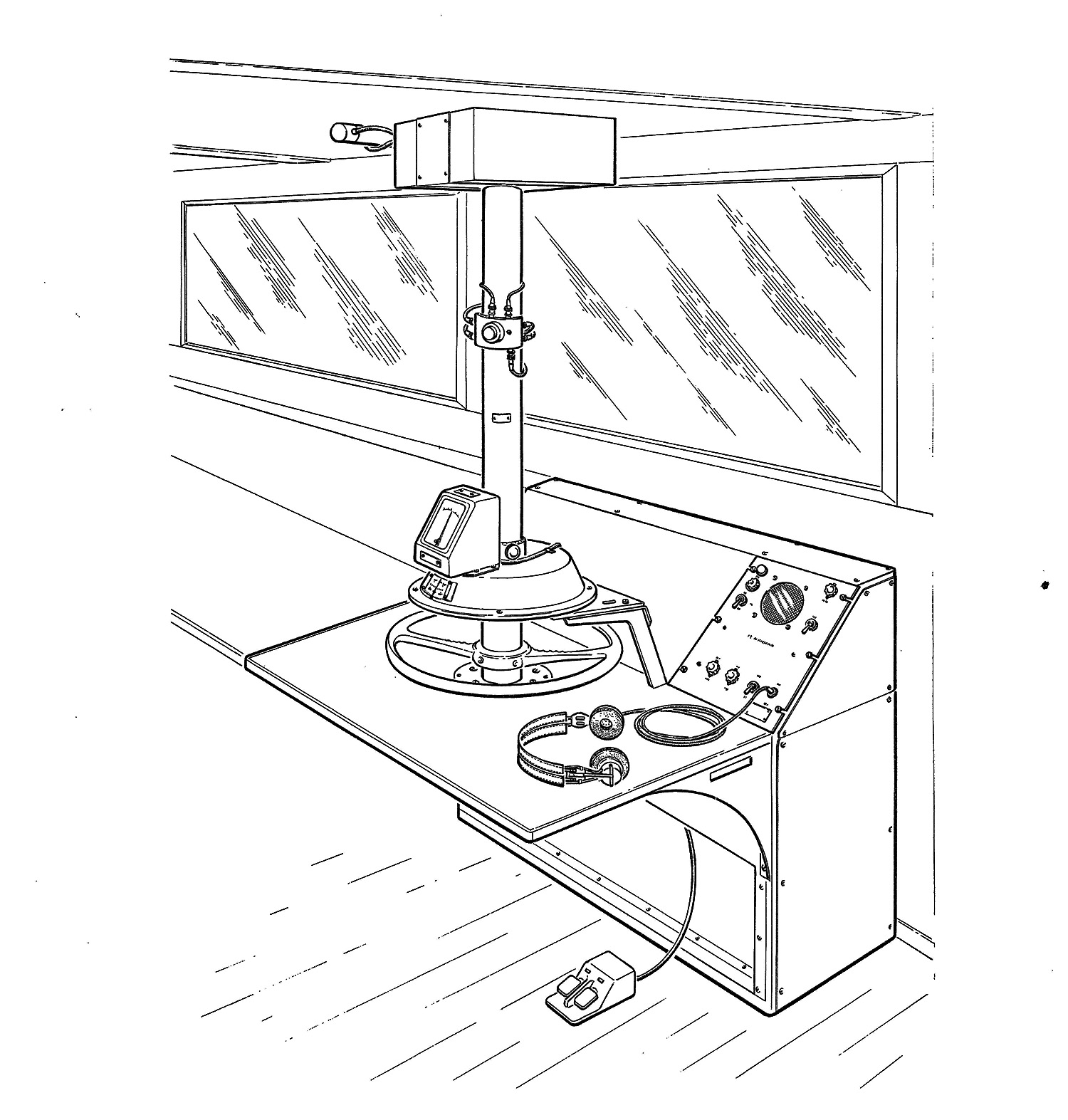

Pejlplatsen Fmrp 7
fast montering med Fmr 7
Större bild
|
Denna radiopejl fanns i två utföranden dels för montering i en kommandoplatsbil, KPL-bil, dels för fast montage.
Genom att pejlantennen manövrerades manuellt kom Fmrp-7 att benämnas handpejl.
Vid flottiljerna fanns normalt en markpejl i TL-tornet och en i separat pejlcentral. Dessa pejlar gav möjlighet till krysspejling och därmed fastställa positionen för det aktuella flygplanet, en central uppgift för pejlverksamheten.
Specifikation: | Frekvensområde | 102-147 MHz | | Noggrannhet | För pejlad bäring ca 5 grader | | Pejlantenn | Två motfaskopplade halvvågselement framför reflektormatta | | Hjälpantenn | Två halvvågselement kopplade i fas, ett på vardera sidan om reflektormattan | | Mottagare | Flera alternativ:
Fast montering med Mrm-12p
Fast montering med SCR-522
Fast montering med Fmr-7
Monterad i fordon med Mrm-12p | Anm: Mrm-12p utgörs av mottagardelen i Fr-12
Läs mer: Skrivet av Stig Hertze Senast uppdaterad 2018-04-27 |
