Radiolänk RL-03 samt RL-031 |

RL-031 grupperad i havsband
Större bild |
BAKGRUND
Radio-Ls baserad på RL-03
I
slutet på 70-talet aktualiserades frågan att materielomsätta RL-02.
En diskussion startade att som ett alternativ till att ersätta RL-02 med
en duplexkanal i stället anskaffa en kommersiell radiostation av
simplextyp. Det fanns inom FV och FMV förespråkare för båda
alternativen. Frågan avgjordes så småningom efter ett starkt engagemang
av dåvarande byråchefen Hans Franzèn som var av åsikten att inte ge upp
grundidèn med att erbjuda användarna i radiolänknätet duplexkanaler som
medgav ”vanliga” telefonsamtal.
Den
radiolänkutrustning RL-031 MT som slutligen anskaffades under
1988, för 18 st platser, var en transportabel länkutrustning för
telefoni och dataöverföring (OPUS)
mellan en LS-plats och ett LGC.
Systemet består av en radiolänkutrustning RL-03, som via en telekabel
och en anslutningsbox ansluter OPUS-givare och LS-telefon.
Radiolänkutrustningen placeras i ett väderskyddat utrymme, medan anslutningsboxen tas med upp i LS tornet.
Från anslutningsboxen kan radiolänkutrustningen övervakas och
fjärrmanövreras.
Strömförsörjning sker normalt från ett batteri som laddas av ett
motorelverk. Utrustningen kan även drivas med 230 V, 50 Hz, om elnät
finns tillgängligt på LS-platsen.
Antenn
och antennkabel ingår normalt inte i den transportabla utrustningen.
Dessa är fast monterade på LS-platsen.
RL-03
anskaffades även för fast installation i ett relativt stort antal.
Källa: FHT-dokument: "Flygvapnets
transportabla Radiolänkar 1948-2000" skrivet
av Göran Kihlström
|

RL-03 Grundutförande
Större

RL-03 med Övervakningsenhet och Tongenerator 3825
Hz
Större bild

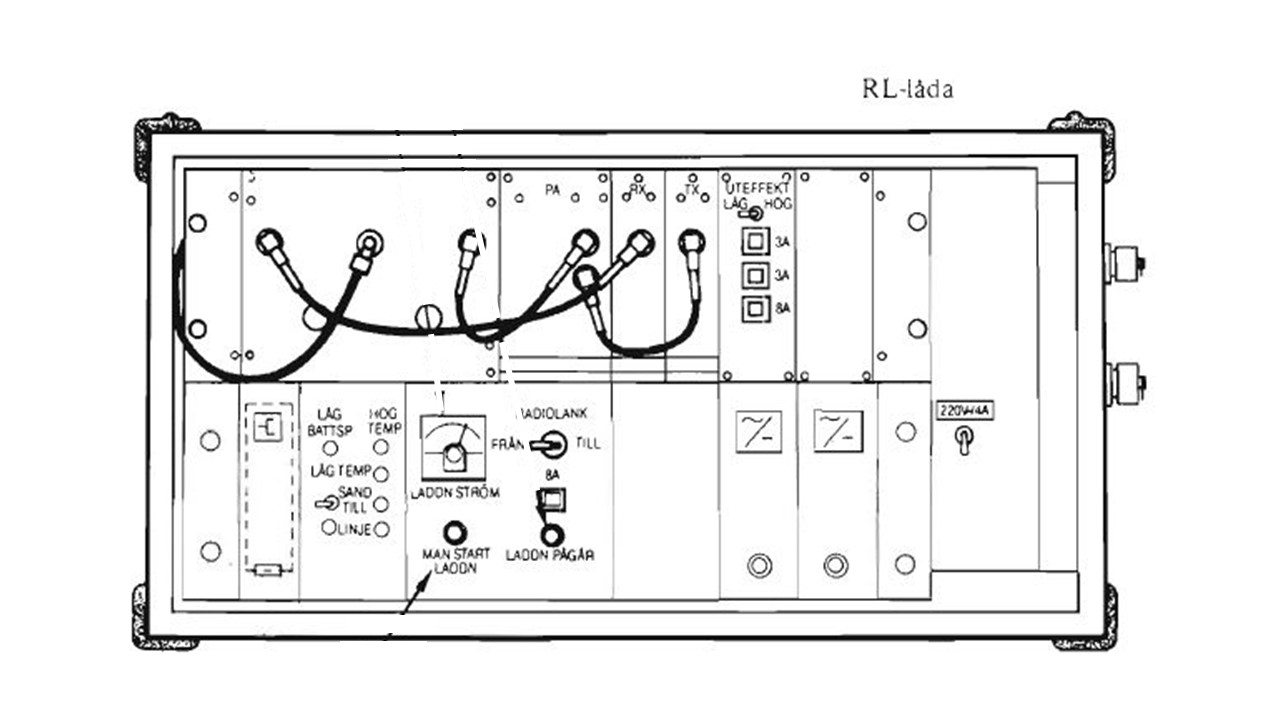

RL-03 i RL-031-utförande med Säkringspanel och
Hög/Låg uteffektväljare
Större bild
|
TEKNISK BESKRIVNING
Allmänt
RL-03
är en analog Ls-länk (Luftbevakningsstation) för överföring av en analog
talkanal i duplex trafik (dubbelriktad). Den skulle fungera som
anslutningslänk till FTN och betjänas av personal som placerades i
luftspaningstorn för optisk luftbevakning. Personalen var ofta kvinnor
som fick i folkmun benämningen ”Tornsvalor”. Deras huvuduppgift var att
spana efter flygplan och identifiera om det var eget eller fientligt
flyg samt rapportera detta till sambandscentral.
RL-03
anskaffades av FMV 1986 från leverantören LM
Ericsson i Kumla. Leveranskontrollen utfördes av Bo Björklund/FFV
Elektronik på uppdrag av FMV.
RL-03
ingick även i ett transportabelt system med benämningen RL-031.
RL-03 fanns i två
olika varianter registrerade på olika M-nummer:
|
|
Tekniska data för RL-03
Frekvensområde |
163 – 164 MHz
171 – 172 MHz |
Kanalseparation |
25 kHz |
Duplex separation |
8 kHz |
Uteffekt sändare |
Hög: 15 W
Låg: 6 W |
Modulation |
FM |
Talkanal |
0,3 – 3 kHz |
Impedans |
600Ω Balanserad |
Nivå 4-tråd |
-3,5 dBm |
Nivå 2-tråd |
-7,0 dBm |
Nätdrift |
230 V, 50 Hz, 1-fas |
Batteridrift |
12 V, 60 Ah |
Driftid batteri |
ca 120 timmar (5 dygn) vid +20C
ca 60 timmar (2,5 dygn) vid -30C |
|

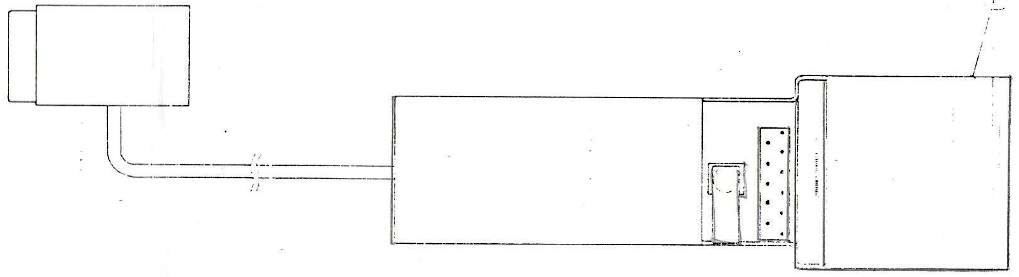

Frekvensläggningsenhet
Större bild

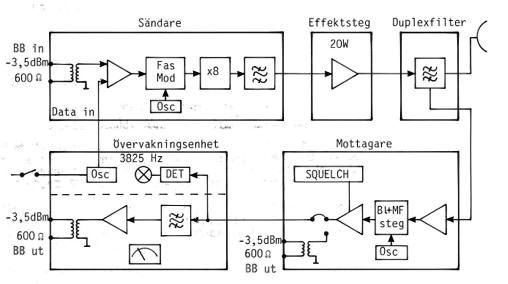

Blockschema för RL-03 med Övervakningsenhet och
Tongenerator 3825 Hz
Större bild
|
Inställning av kanalfrekvens på
utrustningen
Utrustningarnas kanalfrekvens ställdes in med hjälp av en speciell
frekvensläggningsenhet. Den innehöll en referenskristall som var
placerad i en kristallugn för stabil referensfrekvens. Enheten anslöts
via ett kablage till en kontakt på antingen sändarens eller mottagarens
frontpanel. Kontakten på frontpanelen sitter skyddad bakom ett lock som
enkelt demonteras genom att lossa en skruv med fingrarna.
Utrustningens elektriska uppbyggnad
Utrustningens elektriska konstruktion samt ingående komponenter kan bäst
beskrivas i ett förenklat blockschema. Det som skiljer de båda
varianterna av RL-03 åt (M3959-003021) och (M3959-003011) är att den
senare är bestyckad med Övervakningsenhet och tongenerator 3825 Hz.
Detta illustreras i det förenklade blockschemat. |

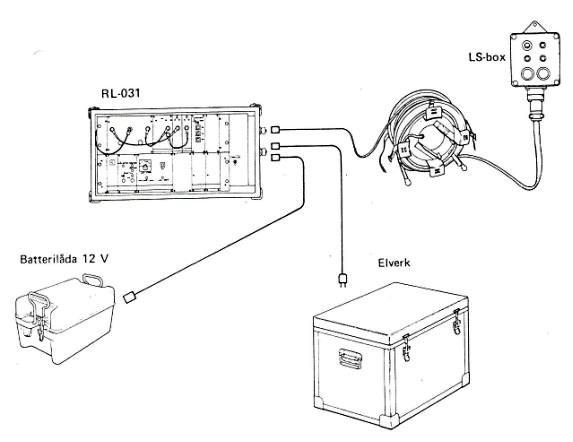

System RL-031 med tillbehör
Större bild |
RL-03 ingick dessutom i ett
transportabelt system RL-031
Anpassning av RL-03 till transportabelt
system RL-031 med tillbehör
Ett antal utrustningar RL-03, togs på
uppdrag av FMV ut från fördelningsförråd av Ericsson Radio System i
Stockholm, för att implementeras i det transportabla systemet RL-031.
Att anpassa utrustningar till ett ”Ruggat” utförande, för tuffare
utomhusbruk, var deras specialitet.
Miljöanpassningen bestod mycket i att
placera utrustningarna i ”Gröna lådor” med gummihörn och tättslutande
lock samt kringutrustning.
Kringutrustningen bestod av Batterilåda med 12 Volts batteri, Låda med
Elkraftverk samt Kabelvinda med tillhörande LS-box.
Tekniska data för RL-031 MT
RADIOLÄNKUTRUSTNING |
|
Beteckning |
RL-03, M3959-003021 |
Frekvensområde |
163-164 MHz
171-172 MHz |
Uteffekt sändare |
Hög: ca 15 W
Låg: 6 W |
Modulation |
FM |
Frekvensområde talkanal |
0,3-3 kHz |
Impedans |
600Ω bal. |
Nivå 4 tr |
-3,5 dBm |
Nivå 2 tr |
-7,0 dBm |
STRÖMFÖRSÖRJNING |
|
Nät |
220 V, 50 Hz, l - fas |
Batteri |
12 V/60 Ah |
Drifttider på
batteri: |
|
Vid +20°C |
ca 120 tim (5 dygn) |
Vid -30 °C |
ca 60 tim (2,5 dygn) |
Elverk, typ |
Motorelverk 252 MT,
M2650 -252011 |
Motor |
Bensinmotor 4-takt |
Effekt |
2,0 kW max |
DIMENSIONER/VIKTER
(l x b x h) |
|
RL-låda |
650x320x350 |
Kabelvinda |
Vikt 12 kg |
Batterilåda |
480x290x290, vikt 34 kg |
Elverk |
602x382x482, vikt 53 kg |
|

Instruktionsboken till RL-031 |
Instruktionsboken till RL-031, som gavs ut 1990 av FMV, visar funktion
samt inkoppling av hela system RL-031 med tillbehör. Där beskrivs bl.a.
upprättande på LS-plats och inkoppling till Lgc
(Luftförsvarsgruppcentral), åtgärder före-, under- samt efter användning
av RL-031 samt felsökning.
Anekdot från leveranskontrollen av RL-03
I
samband med leveranskontrollen av RL-03 som utfördes hos leverantören LM
Ericsson i Kumla, så var det tydligen lite olika förväntningar på
digniteten och mängden mätningar som skulle utföras. Leverantören hade
förväntningen att jag i princip bara skulle räkna antalet enheter och
skriva på leveransbeskedet. Men så blev det inte riktigt utan vår vana
trogen, och på uppdrag av FMV, så utfördes en väldigt noga kontroll med
flera djupa mätningar. Efter 3 dagar av kontrollmätningar blev
resultatet en felrapport på två A4-sidor. Jag bad att få överlämna den
till en av de högre cheferna då övrig personal inte var så intresserade
av att ta emot anmärkningarna eller att åtgärda dem.
Men två
veckor senare så meddelade leverantören att felen var åtgärdade och
leveransen kunde ske till Arboga där jag förstås utförde en
mottagningskontroll. Efter godkännande att anmärkningarna var åtgärdade,
kunde materielen skickas in i fördelningsförråd.
Författare: Bo
Björklund, bo.bjorklund@hotmail.com
Senast uppdaterad:
2021-01-22
|
|
