Bakgrund
Signalstation TP
ingick som en del i
Flygbassystem Bas-60, som blev Sveriges krigsflygbaser, placerade
runt i hela landet. De första signalstationsvagnarna togs fram 1963 till
1964. Sammanlagt togs det fram c:a 60 signalstationsvagnar. De sista
driftsattes i slutet på 70-talet.
Utförande
Signalstation TP:s
funktion var att förse Bas-60 med kommunikation inom telefoni, telefax
och fjärrskrift.

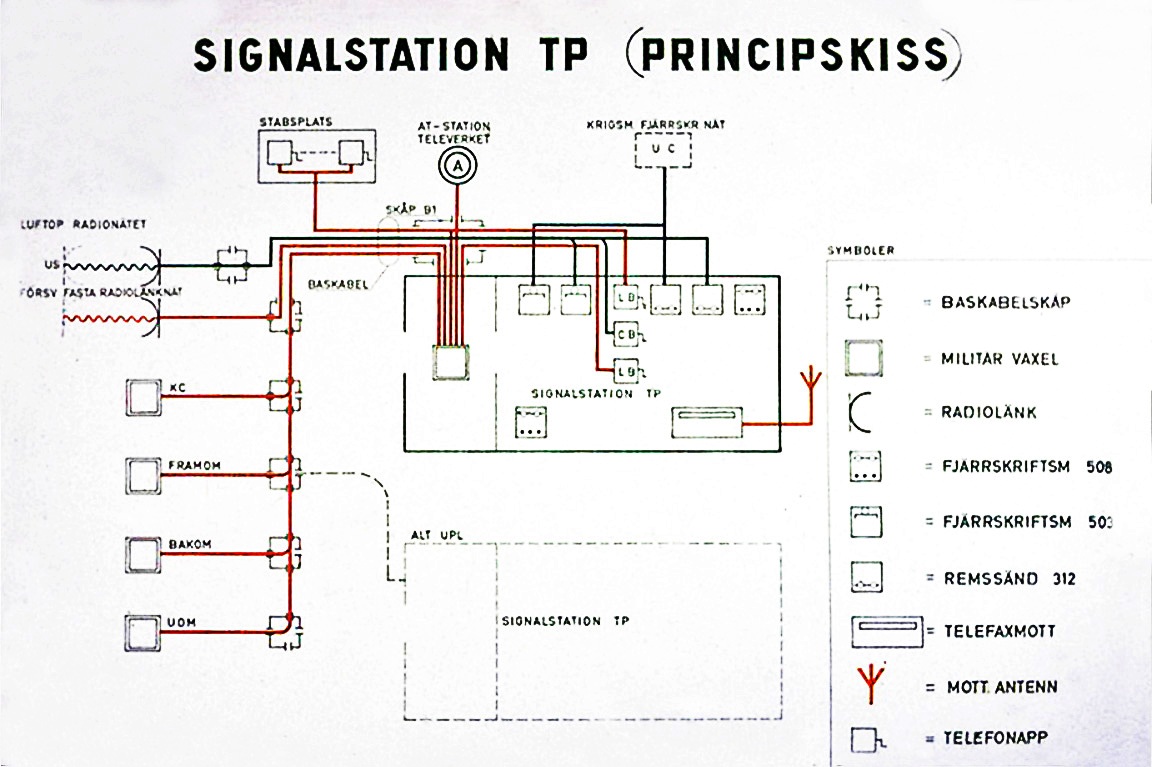

Följande system var
anslutna:
Utrustningar
Telefonväxel LME 40DL
var placerad i den mindre plasthyddan och var ansluten via

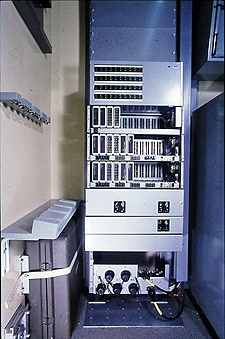

transmissionsstativet till flygbasens Baskabelnät, Försvarets
Fasta Radiolänknät, Stabsplatsen, Televerkets telefonnät och telefoner i
vagnen.
Telefaxmottagarstativ TFM 1 innehöll:
-
LV-mottagare
LWF44A från PFITZ-Teletron med benämning Mrm-9 (50 – 130 kHz). För
FV behov försågs den med kristaller för frekvenserna 59,15, 67,00,
119,85, 125,10 och 134,20 kHz.
-
Telefaxmottagare
Hell WF 103S.
Telefaxmottagarstativ
TFM 1 ersattes c:a 1967 med
TFM 2, som innehöll:
-
LV-mottagare
Hell-1118 med benämning Ra-710 (50 – 130 kHz) alternativt
Mrm-9.
Meningen att byta till Ra-710 var att införa telefaxkrypto HI 510
där HI stod för Hell Impulsgerät. Svenska benämningen
var Kryapp-401 för sändaren och Kryapp-402 för mottagaren.
Dessvärre
kom telefaxkryptot inte i drift på grund av att systemet tappade
synkronisering vid störning, mycket beroende på att faxdatan
innehöll mestadels 0:or. Det inköptes 2 st Kryapp-401 och 40 st
Kryapp-402, som inte kom till användning.
-
Telefaxmottagare
Hell BS 110. Mottagaren hade kontinuerlig pappersmatning till
skillnad mot Hell WF 103S där man fick mata in nytt papper för varje
utskrift.
Telefax sändes från
början från en 10 kW sändare i Ölme som ersattes av 40 kW sändare i Sala
1968. Telefaxsystemet avvecklades 1990.
Mer info om
telefaxsystemet finns i dokumentet
Flygvapnets telefaxnät som utgivits av FHT.
Förbindelsen med
LOPRA gick via Radiolänkhyddan och
Radioprintertelefonutrustning MRX16, som förmedlade
fjärrskriftstrafik i 50 baud och telefonkontakt med US-personal och
anslutna abonnenter.

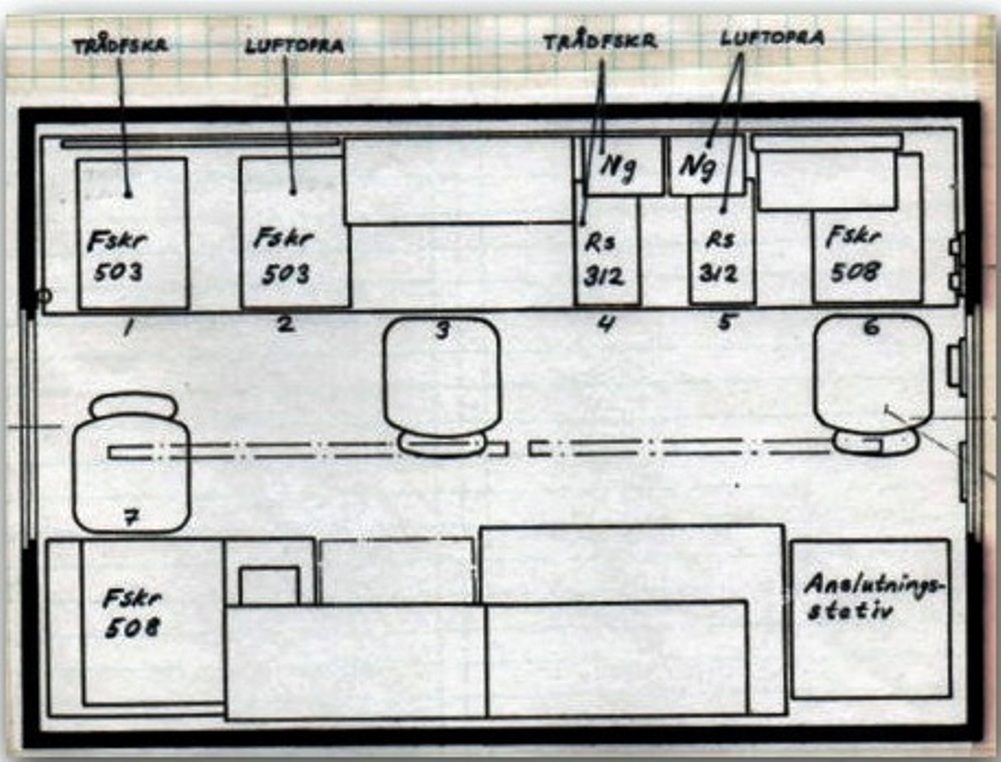

Inkommande
fjärrskrift kom till fjärrskrivare SIEM 503 utan tangentbord och
utgående fjärrskrift sändes från remssändare SIEM 312 med
löpnummergivare SIEM TSend 77.
Meddelande skrevs ut
på hålremsa och papper med fjärrskrivare SIEM 508.
LOPRA avvecklades
1987 och ersattes av MILTEX.
Ersätttning av
Bas-60.
1984 var prototyp
Bas-90 i Hagshult klar och 1986 fanns fyra Bas-90 klara. Totalt blev det
femton Bas-90, klart 1999. Många av Bas-60 fanns kvar in på 1990-talet.
CVA:s och FFV:s roll.
CVA var central
verkstad för Siemens fjärrskriftmateriel till mitten av 1960-talet och
även telefaxmateriel och LOPRA till 1970. Driftsättning av
Signalstationsvagnar från slutet av 1960-talet och under 1970-talet.
Telub AB:s roll.
Telub tog över
central verkstad från CVA/FFV. Även en del av driftsättningen av
Signalstationsvagnar utfördes av Telub under 1970-talet.
SRA:s roll.
SRA installerade
utrustningarna i Signalstationsvagnarna.
Skrivet av Göran Gustafsson
Uppdaterad 2021-02-09 |
