Radarbilder från
radarstationerna PS-08,
PS-15, PS-65,
PS-66 och PS-810
överfördes analogt med hjälp av
multiplexutrustningen TM-7 och bredbandslänk till radargruppcentral RGC
och luftförsvarscentral LFC.
ALLMÄNT
Videomultiplexutrustning
TM-7 består av en sändare och en mottagare och är avsedd för överföring
av radarbilder dvs. signaler för radarvideo, radarsynk, radarbäring och
i vissa fall talkanaler från en radarstation till en central.
Utrustningen finns i fyra varianter betecknade C, D, E och F.
Förbindelsen mellan
sändare och mottagare utgörs vanligen av bredbandig radiolänkförbindelse
typ RL-81 eller RL-82,
men kan även utgöras av koaxialkabel.
För
att återbilda en radarbild på en annan plats måste man förutom
videosignalen även överföra synkpulser samt bäringssignaler som
indikerar radarantennens rotation. På sändarsidan matas video- och
synksignalerna direkt in i TM-7 utrustningen. Bäringssignalen matas
först genom en bäringsmultiplexutrustning, TM-14. Eventuella talkanaler
passerar en talmultiplexutrustning innan de matas in i TM-7.
På
mottagarsidan matas video-och synksignalerna direkt från TM-7 till en
databehandlingsutrustning, DBU. Bäringssignalen matas också till DBU:n
men genom en bäringsmultiplexutrustning. Därefter presenteras
radarbilden på ett PPI. Eventuella talkanaler går från TM-7 till en
talmultiplexutrustning

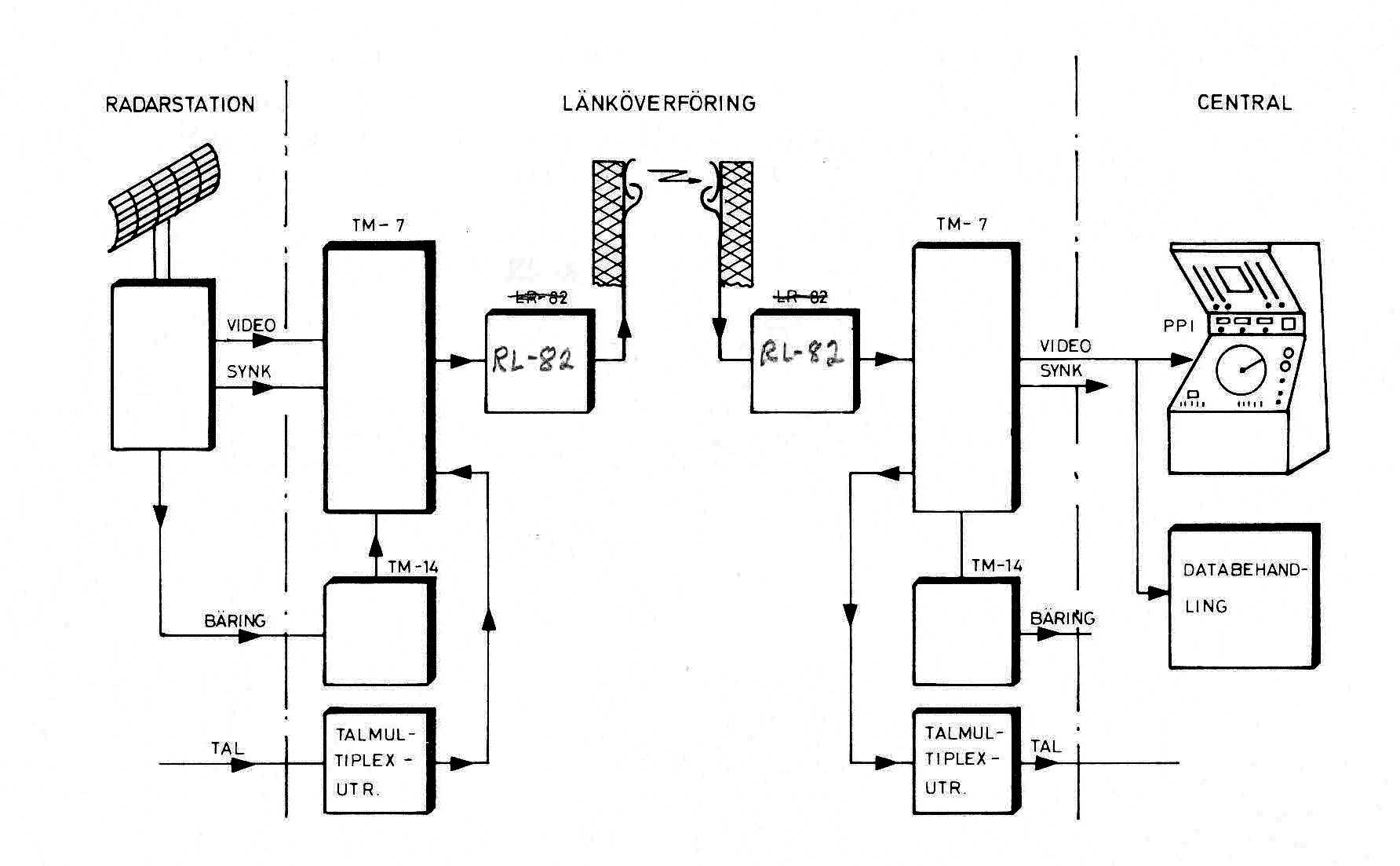

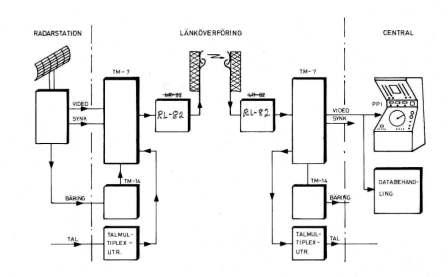

Bild 1. (Bredbandig)
radarbildöverföring
Större bild
Frekvensbanden för
signalerna överlappar varandra på frekvensskalan
.
För att kunna använda
samma kabel eller radiolänk är man tvungen att skilja dessa kanaler från
varandra. På sändarsidan flyttas därför videokanalerna med eventuella
tillhörande synkpulser genom modulering med vissa bärfrekvenser till den
övre delen av frekvensbandet. Bäringskanalen moduleras också och
placeras över talkanalerna, som bibehålls i sitt basläge. Genom filter,
gaffel och förgrenare förenas de olika kanalerna till ett basband på
60-6000 kHz.
I mottagaren delas det
överförda basbandet upp i kanaler med hjälp av förgrenare, gaffel och
filter. Därefter demoduleras de olika kanalerna så att de ursprungliga
frekvenserna återfås.
I
videomultiplexutrustning TM-7 finns möjlighet att överföra en, två eller
tre videokanaler med/utan synkpulser, en bäringskanal och upp till 60
talkanaler. Varje variant av TM-7 har en viss kombination av kanalen, se
bild 2.
-
TM-7C sändare modulerar upp
och sammanlagrar tre videokanaler varav kanal 2 och 3 (K2,
K3) inom frekvensområdet 10
Hz-400 kHz och kanal 1 (K1) inom 10 Hz-2500 kHz. Kanalerna moduleras
upp till frekvensbandet 800-6000 kHz.
Mottagarna demodulerar
motsvarande videokanaler.
Inom bäringskanalen i frekvensbandet 390-470 kHz överförs
information från bäringsmultiplexutrustning.
Inom talkanalen, 60-300 kHz överförs upp till 60 kanaler från
talmultiplexutrustningen i form av 12-grupp eller 60-grupp.
-
Sändaren i TM-7D modulerar
och sammanlagrar två videokanaler, kanal 4 (K4) inom frekvensbandet
10 Hz-1700 kHz och kanal 1 (K1) inom 10 Hz-2500 kHz. De moduleras
sedan upp till frekvensbandet 800-6000 kHz. Dessutom ingår
bärings-och talkanal.
-
Variant TM-7E är utrustad
för enbart kanal 1 och bäringskanal.
-
Variant TM-7F är utrustad
enligt variant TM-7C men har extra enheter för ombestyckning till
variant TM-7D

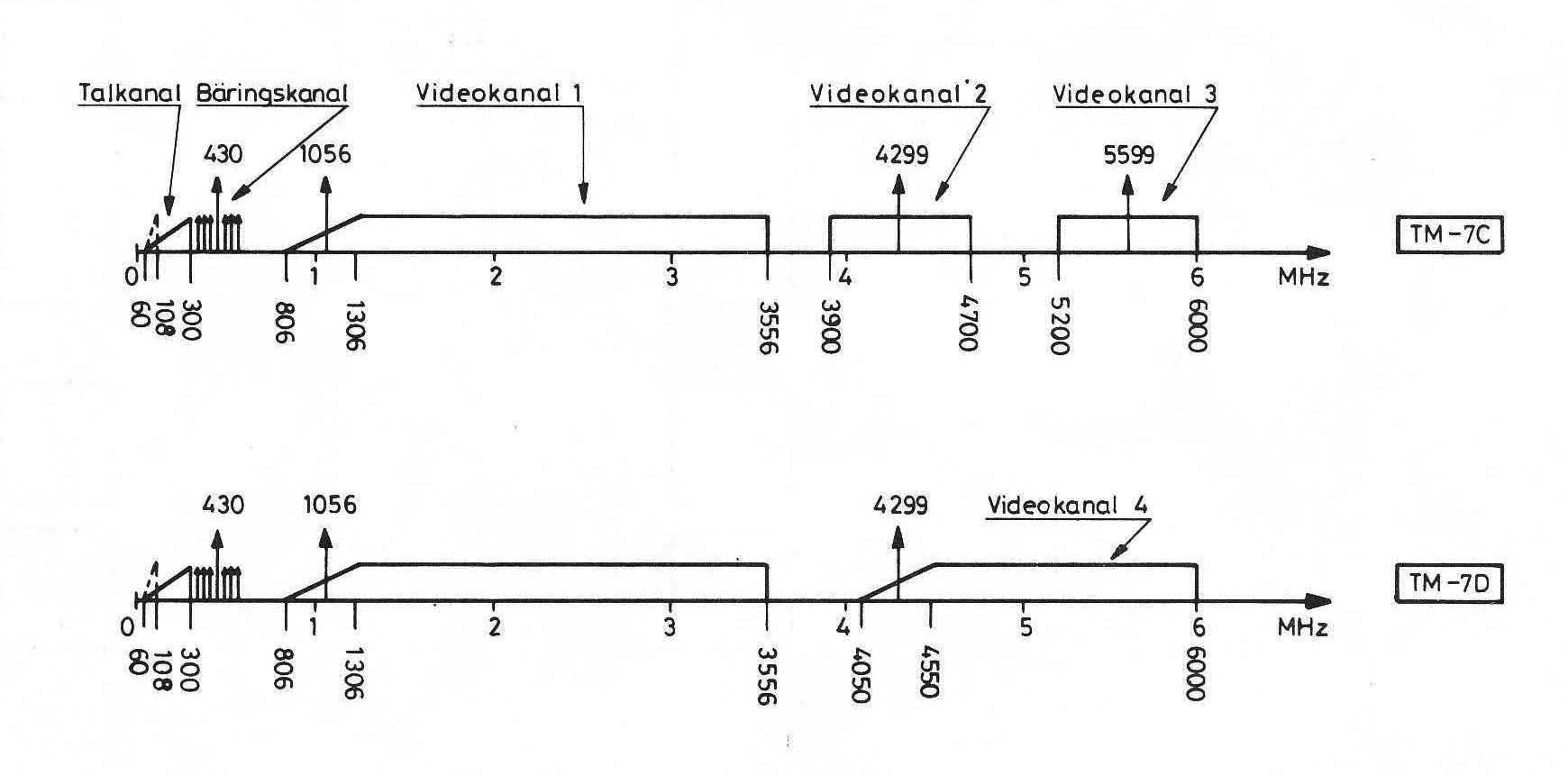

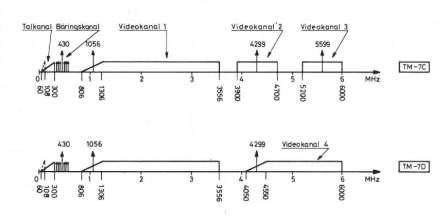

Bild 2. Moduleringsplan TM-7C och D
Större bild
TEKNISKA DATA
Avsnittet Tekniska data avser såväl TM-7C
och TM-7D, som TM-7E och TM-7F.
-
uppgifterna för kanal K1 avser
samtliga
varianter
-
uppgifterna för kanal K2 och K3
avser
TM-7C och TM-7F
-
uppgifterna för kanal K4 avser TM-7D
och TM-7F
-
övriga data gäller samtliga varianter.
Frekvensband
|
Kanal 1 (K1) |
0 Hz - 2500 kHz |
Video med synk x) |
Kanal 2 (K2) |
0 Hz - 400 kHz |
Video utan synk |
Kanal 3 (K3) |
10 Hz - 400 kHz |
Video utan synk |
Kanal 4 (K4) |
0 Hz - 1700 kHz |
Video utan synk |
Bäringskanal (B) |
40 Hz - 25 kHz |
Bäring |
Talkanal (T) |
60 kHz - 300 kHz |
Tal (60-grupp) |
Talkanal (T) |
60 kHz - 300 kHz |
Motriktat tal |
x) |
200 Hz - 1000 Hz |
PRF-område |
Impedanser
|
Video K1 |
75 ohm obal |
Synk K1 |
75 ohm obal |
Video K2, K3 och K4 |
75 ohm obal |
Bäring B |
600 ohm obal |
Talkanaler
|
alt 1 60-grupp (60-300 kHz) |
75 ohm obal |
alt 2 12-grupp (60-108 kHz) |
150 ohm obal |
Basband (mot radioutrustning) |
75 ohm obal |
Drifterfarenheter (Bengt Eliasson)
En
driftsäker, välbyggd mux. Rörbestyckad med långlivsrör. Tidsödande
underhåll,1-2 dagar per stativ. Konstruktionsarbetet drog dock ut på
tiden så därför inköptes TM-8 och användes innan
TM-7 kom i drift.
Sammanställt av Roland
Persson
Senast uppdaterad
2013-12-20
Källor:
Systembeskrivning
M7773-420421(Fastställd av KFF 1965)
Uppgifter från Bengt Eliasson
|
