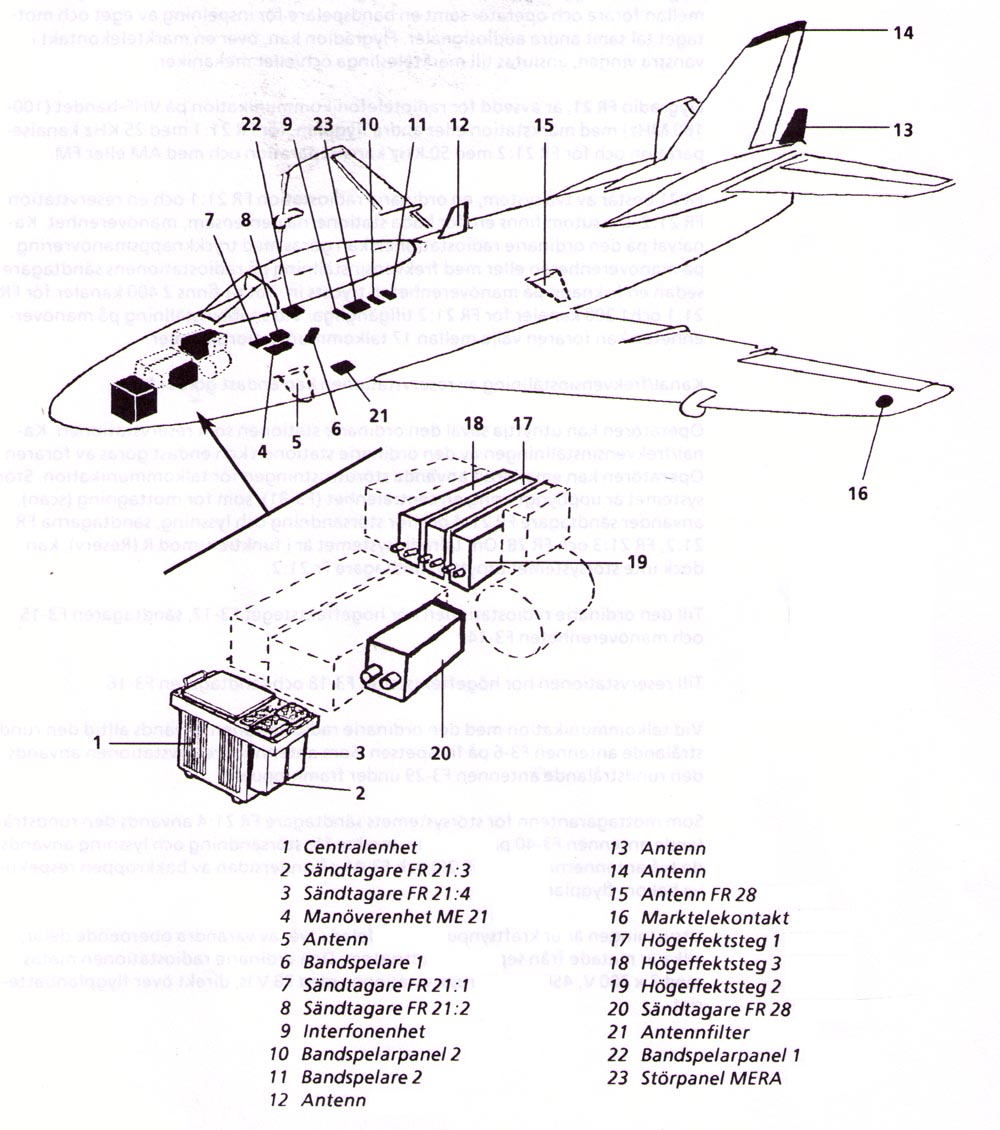

Flygradioanläggning
Större bild

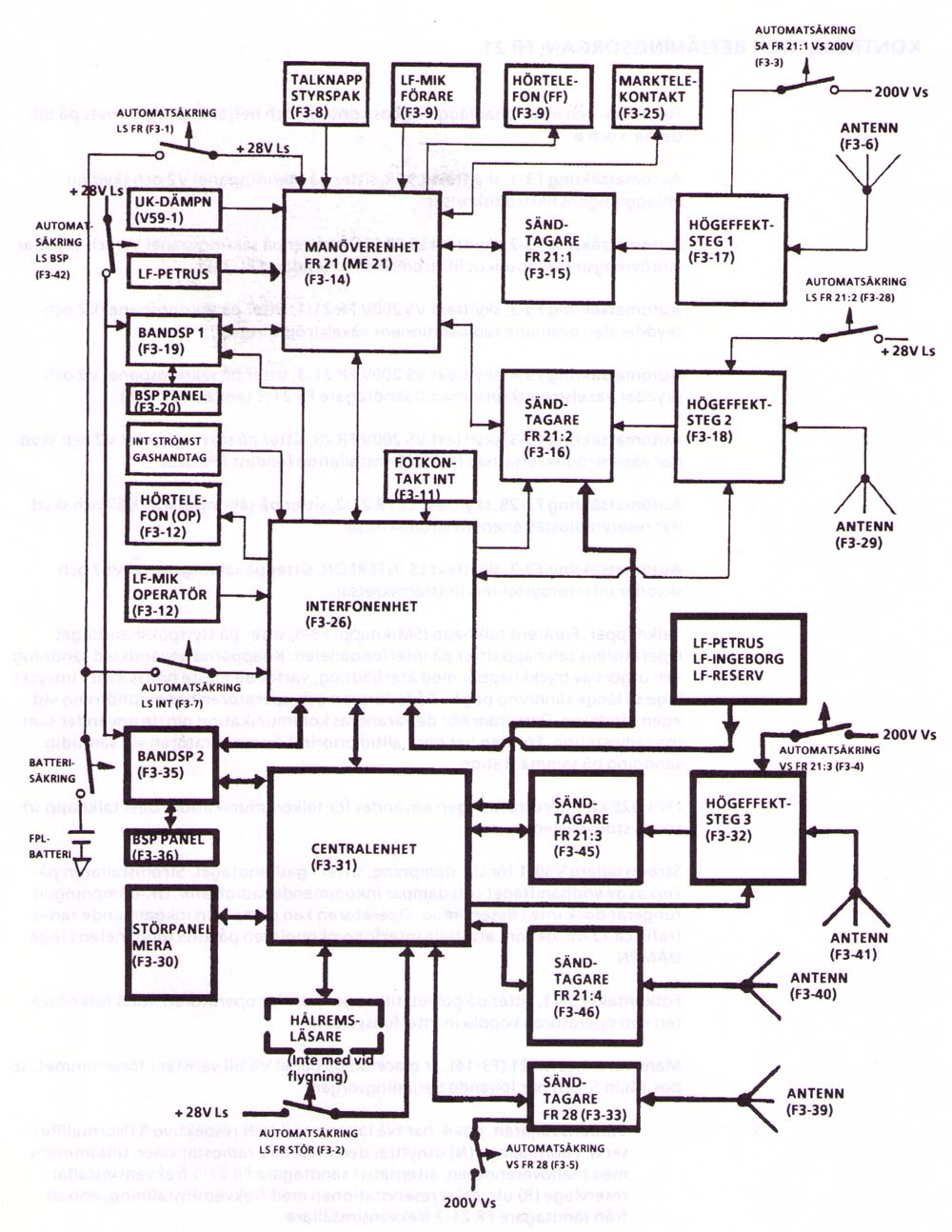

Flygradio blockschema
Större bild

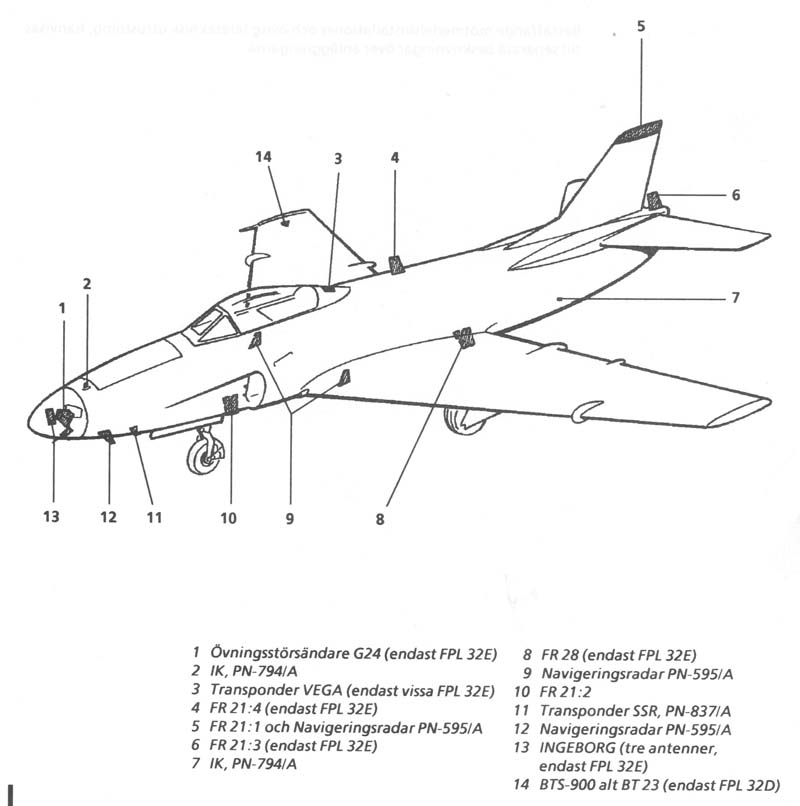

Antenninstallation
Större bild

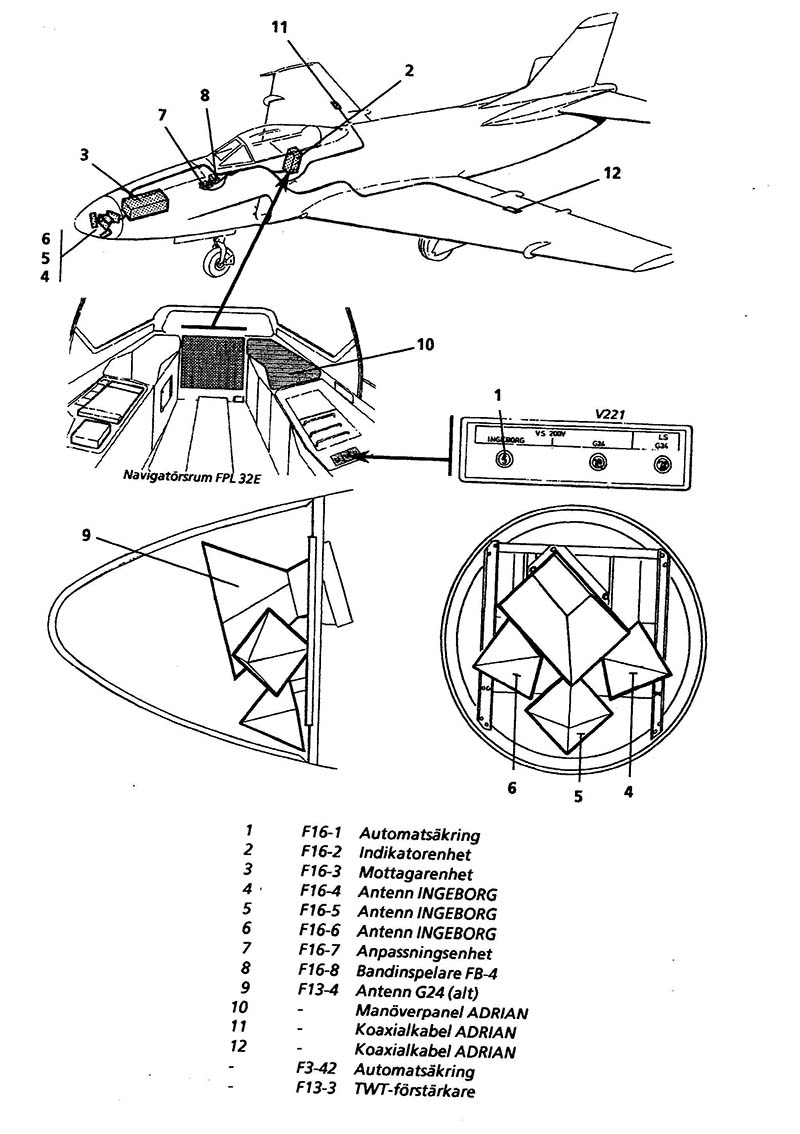

Öppen del av motmedelsinstallation
Större bild

Avioniksystem J32E                     Notis 2



1972 modifieras ett antal J32B till störflygplan J32E
I samband med modifieringen avlägsnades viss utrustning i det ursprungliga avioniksystemet för J32B. Följande materiel utgick för att bereda plats för störutrustning:

Följande utrustning infördes:

1977 genomgår alla störflygplan J32E en omfattande modernisering av befintligt avionik. Ny utrustning införs:

  • Navigeringsradar PN-595

  • SSR-transponder PN-837

  • Ytterligare två flygradio FR-21

  • Flygradio FR-28

Utöver detta modifierade avioniksystem tillkom störutrustning för den speciella rollen som störflygplan:

  • Signalspaningsmottagare INGEBORG med antenner i radomen täcktes radarfrekvensbanden S, C och L

  • Störsändare G24 med antenn i radomen med alternativt tre frekvensband S, C och L. Samverkade med yttre störkapsel  Adrian.

  • Apparat 91B bredbandig störsändare senare integrerad med Ingeborg

  • MERA Radio stör- och sökstation för VHF och UHF banden

  • Bandspelare FB-6, användes bl.a för att sända falska meddelanden/störningar

  • Nytt Interfonsystem

  • Integrering av kapslarna:

    • PETRUS störkapsel X band även radarvarnare avsedd för störning av flygradar och robotradar

    • ADRIAN störkapsel S och C band avsedd för störning av landbaserad- och fartygsradar

Avioniksystemet i J32E hade nu ett utförande väl anpassat till rollen som störflygplan

1979 införs på ett antal J32E transponder ”Vega” för övning med arméns elledningsradar PE-09

1984 Införs prestandahöjande modifieringar på kapsel Adrian

1985, prestandahöjande modifieringar införs på kapsel Petrus. Ny benämning; Petrus Ny, även ”Petrucha ”förekom


Sammanställt av: Stig Hertze
