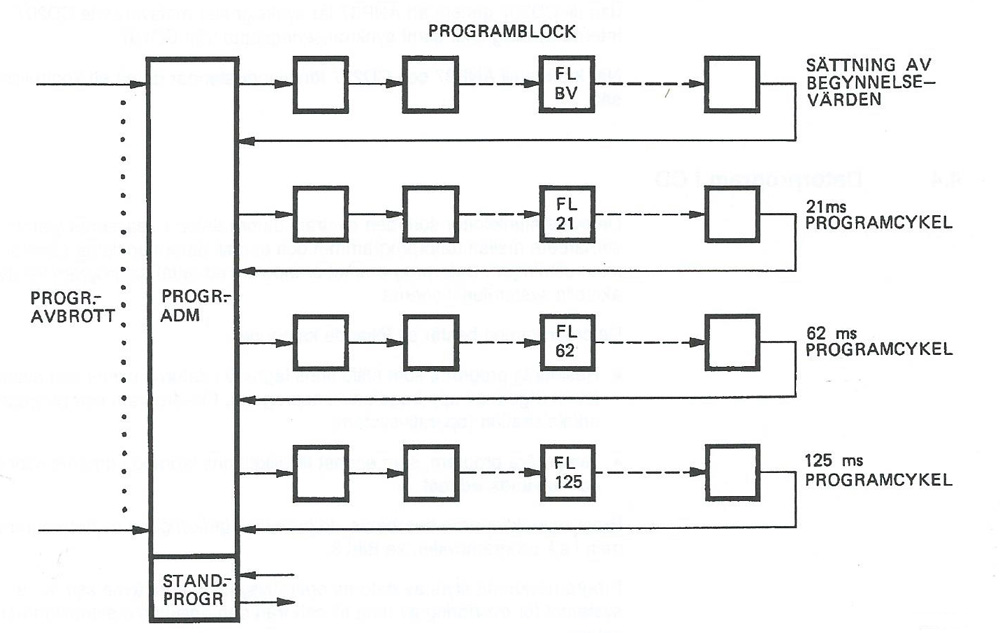

CD Programsystem princip
Större bild
Datapanel DAP |
Jaktversionen av flygplanet
JA37 Viggen blev utrustad med en svenskt
Central Dator CD efter en specifikation från Försvarets
Materielverk FMV. Den utvecklades i huvudsak av Svenska Aeroplan
Aktiebolaget SAAB i Trollhättan med amerikanska komponenter och
kortenheter samt influenser i övrigt av amerikansk uppbyggnadsteknik.
Förutom CD ingick i JA37 även programmerbara datorer i ett
flertal utrustningar såsom i radar PS-46, i den Elektronisk
Presentationsutrustningen EP-12 och i
Styrautomat SA-07.
Permanent programmerade datorer fanns i Flygradio FR-28, i Luftdataenhet
LD-5, i Tröghetsnavigeringssystemet TN, i igenkännings- och
motmedelsutrustningarna PN-799 respektive APP-73.
CD var en generell dator med bl.a. följande egenskaper:
-
Snabbt och direkt tillgängligt minne för program och data
-
In-
och utsystem med analoga, serie- och parallellbinära kanaler
-
Avbrottssystem för realtidsoperationer
-
Inbyggd funktionsövervakning
System och apparater som CD samarbetar med:
-
Anpassningsenheter för analog/digital omvandling: ANPM (motordata),
ANP 71 (robot RB71), ANPC (JA37) alternativt ANP37 (JA37D) (övriga
vapen) och ANPU (övrig elektronik)
-
Radarpanel RRP (radardata)
-
Datapanel DAP (förarens och markpersonalens kommunikationssnitt mot
CD
-
Systemtablå ST (val och presentation av flygskeden)
-
Vapentablå VT (val och presentation av vapen)
-
Logikvarningstablå LVP (presenterar felfunktioner i olika system)
-
Kodplugg (för flygplanets identitet)
CD kunde i sin funktion uppdelas i fyra delenheter såsom
Kraftförsörjning, Central processor, Minne och In-utsystem.
CD utgjorde en central räkneenhet i flygplanet. Den medverkade i
systemfunktionerna genom att lösa beräkningsmässiga, logiska och
administrativa uppgifter i samverkan med ovan nämnda anpassningsenheter
och andra system.
CD arbetar med två delprogram:
-
Residenta program som alltid fanns lagrade i datorns minne och bl.a.
utgjordes av uppdragsfunktionsprogram, Funktionskontroll FK-program
och programadministration (operativsystem)
-
Temporära program, som endast tillfälligt fanns lagrade i datorns
minne och användes vid test.
Programfunktionerna bearbetades vid periodisk genomgång av delprogrammen
i s k programcykler.
Vid strömsättning av CD sätts begynnelsevärdena i varje
delprogram. Ett väldefinierat starttillstånd gällde då för
programsystemet.
CD arbetade i reell tid varvid data matades in, bearbetades och
matades ut tillräckligt snabbt för att kunna ingå i de reglersystem som
flygplan och föraren utgjorde.
De olika delprogrammen i CD var indelade i programblock vilka
omfattade all beräkning inom delprogrammet som skulle utföras med samma
frekvens.
Inom programcyklerna gjordes vid behov uthopp till standardprogram för
trigonometriska och algebraiska beräkningar. Ett antal programavbrott
var organiserade i prioriteringsordning för att avbryta pågående
beräkning vid exempelvis kraftavbrott till CD.
Den ovan beskrivna organisationen av programmen i CD gällde under
flygning och markkörning. Vid test övertogs styrningsfunktionen i
operativsystemet till stor del av testadministrationsprogrammet.
Flygförarens och teknikers kommunikationen med CD utfördes via en
Datapanel DAP.
För övrigt så var den egentliga skillnaden mellan CD 107 och CD 207 att
minneskapaciteten ökat till det dubbla för att klara det ökade behovet
gentemot en ny Taktisk Indikator TI i EP-12 systemet och den nya AMP37
samt det nya systemet för uppdragsregistrering.
Skrivet av Göran Hawée
Senast uppdaterad 2019-08-18
Källa: JA37 Beskrivning, del 1 och 4.
Mer att läsa:
FV Beskrivning Dator
107/PM
(Stor pdf-fil 102 sidor 30 MB) |
