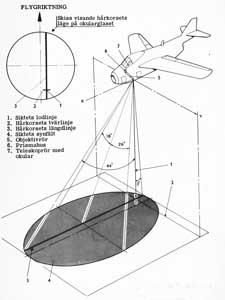

Lodkamerasikte S29C
Större
Okularglaset till vänster i S29C
Större bild

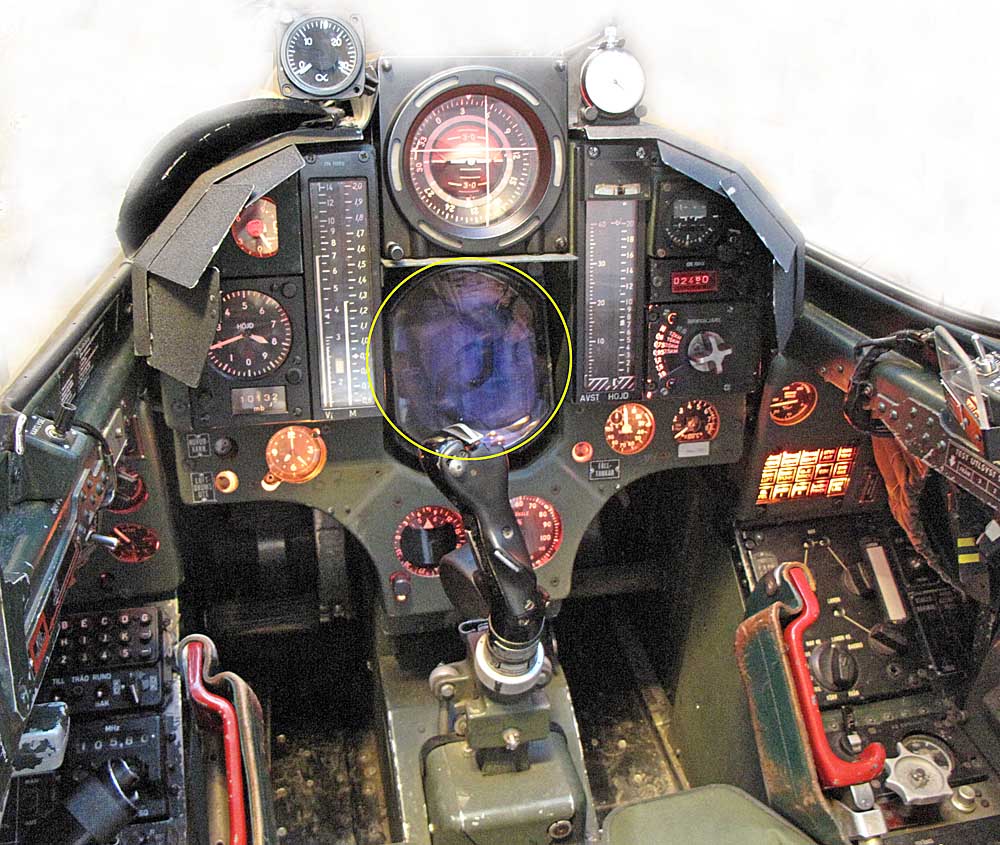

Okularglaset i centrum S35E
Större
bild |
Lodkamerasiktet var ett optiskt sikte med vars hjälp man exakt kunde avgöra när flygplanet befann sig rakt ovanför det mål som skulle fotograferas. Därmed noggrant bestämma det rätta ögonblicket för exponeringen med lodkamerorna.
Siktet bestod av ett objektivrör, ett prismahus och ett teleskoprör med
okular. Objektivrörets nedre ände sträckte sig utanför flygplansskalet
så mycket att rörets ändprisma kan uppfånga den ovala terrängytan under
och framför flygplanet.
Den av ändprismat uppfångade terrängbilden passerade genom ett antal
linssystem till okularglaset, som återger en cirkulär, i flygriktningen,
något komprimerad bild av den uppfångade terrängbilden.

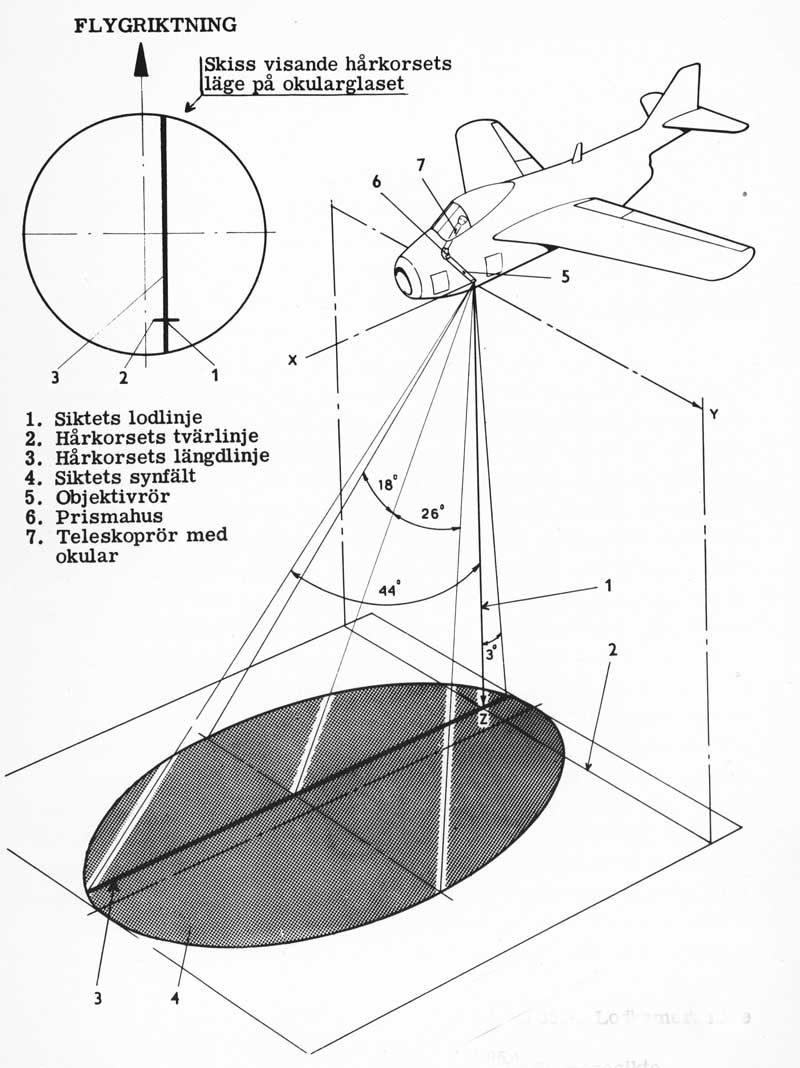

På okularglaset fanns ett hårkors vars längslinje (i flygriktningen)
motsvaras av ett lodplan i X-led genom objektivfönstret medan tvär-
linjen representerar motsvarande lodplan i Y-led. Skärningspunkten
mellan dessa linjer representerar således siktets lodlinje.
Då den i terrängen utvalda riktpunkten följer hårkorsets längdlinje, är
flygplanet rätt inriktat mot det aktuella terrängavsnittet, och
exponering sker då riktpunkten skär hårkorsets tvärlinje.
Lodkamerasikten installerades i:
Sammanställt av:
Stig Hertze
Källor:
SFI S29C Beskrivning och handhavande
Tillämpliga TOMT fpl 29, 32 och 35
