Bakgrund
Robot RB27 och RB28 tillhör den amerikanska Falconfamiljen
och är utvecklade av grundversionen Air Interception Missile 26
och AIM-4.
Den
hade sitt ursprung i USA och 1955 inleddes leverans till US Navy för
beväpning av flygplanen 9F Cougar och FJ3 Fury samt senare även USAF för
beväpning av F102 Delta Degger, F106 Delta Dart och F4
Phantom II.
Fanatom II.
Sverige
började förhandla med USA redan 1958 om att få köpa versionerna GAR-1
med semiaktiv radarmålsökare och GAR-2 med IR-målsökare för de kommande
Drakenflygplanen J35F.
Falconrobotarna och ett Radarsiktessystem (Fire Control System FCS)
anpassat för dessa utvecklades av Hughes Airkraft Company, HAC.
Robotarna fanns i fem versioner och förutom de ovan nämnda också GAR-11
med semiaktiv radarmålsökare och kärnladdning, GAR-3 med semiaktiv
radamålsökare (dyrare utförande) och GAR-4 med IR-målsökare arbetande på
3-4 µm våglängd. För Sverige valdes
som radarrobot GAR-11 med konventionell verkansdel och nytt ZON-rör .
Den fick av HAC benämningen HM-55 och i Flygvapnet FV RB27.
Som IR-robot valdes GAR-2 med målsökaren från GAR-4. Den fick av HAC
benämningen HM-58 och i FV RB28. Dessa versioner köptes även av
USAF under beteckningen AIM-26B (RB27) resp AIM-4C (RB28).
Jaktrobot RB27

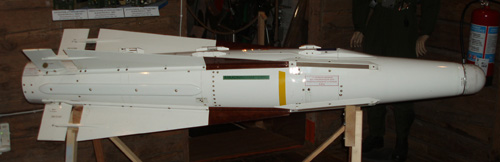

RB27
anskaffades till flygvapnet för bekämpning av snabbt flygande
bombflygplan på hög höjd och på långa avstånd i alla väder och i mörker.
RB27 var försedd med en radarekodetekterande passiv (semiaktiv)
målsökare anpassad till det bärande flygplanets Siktesradar
PS-01/011.
Robotens målsökare och styrsystem kunde leda roboten i en kollisionsbana
mot en beräknad träffpunkt, d v s enligt principen syftbäringsnavigering
(även kallad proportionell navigering) samt att kontinuerligt korrigera
denna bana med hänsyn till målet fart-, kurs- och höjdändringar.
Roboten
avfyrades normalt under ett siktesberäknat Direktanfall DA med ett
eventuellt efterföljande Jaktkurveanfall JK (s k dubbelanfall).
Målsökaren fordrade radarbelysning av målet med flygplanets siktesradar
alternativt styra med hjälp av störsignaler av brus- eller CW (Continuous
Wave) bärvåg -typ från målet under gångtiden mot detsamma.
Roboten
styrdes aerodynamiskt med bakkantsroder på vingar och korrigerades för
störningar i alla plan med en styrautomat.
Robotens elektronik bestod av miniatyrkomponenter där elektronrör av
subminiatyrtyp ingick. Som kraftkälla användes dels anpassad
elförsörjning från det bärande flygplanet samt efter omkoppling till
”Inre kraft” med ett irreversibelt snabbaktiverande batteri och
hydraulsystem.
Före
avfyringen måste roboten prepareras, vilket gjordes i steg benämnda A-,
B-, C- och F-preparering. Dessa styrdes från sikte
S-7B3/B31 med stöd av
Robothjälpapparater och berörde
valet av robot och kraftförsörjningen samt när och hur målsökaren skulle
slavas till flygradarns frekvens och avståndsinmätning samt
radarantennens pekriktning.
Roboten
drevs fram av en enstegs krutraketmotor. Verkansdelen bestod av en
stridsdel av s.k. continuous-rodtyp med zik-zaklänk som initierades
från ett aktivt Radarzonrör eller Anslagskontakter. Roboten hängdes i en
Robotbalk med vilken flygplanet genom kabling och sänkbar kontakt
försörjde målsökarens elektronik innan avfyring.
RB27
licenstillverkades i Sverige av Bofors och SAAB samt LM Ericsson och
började tillföras svenska flygvapnet FV 1965
Robotdata RB27
|
Stridsladdning |
6,6 kg |
Armeringstid |
1,2- 2,2 sek |
Självdestruktion |
27 sek |
Motorkraft (krut) |
ca 25000 N |
Motor brinntid |
2,0 sek |
Max fart |
M 1,4 + flygplanets fart |
Målsökarens frekvensområde |
X-bandet (9–9.5 GHz) |
Målsökarlobbredd |
|
·
Stillastående |
25 gr |
·
Vid rotation |
50 gr |
Batterikapacitet |
0,7 Ah |
Max
batteritid |
ca 90 sek |
RB27
Radarzonrör hade begränsning i höjd, speciellt över vatten och kunde
lösa ut verkansdelen under 700 m flyghöjd. I slutet av 1980-talet och
för anpassning till J35J
modifierades zonröret för bättre låghöjdprestanda och klarade efter det
under 50 m över vatten.
Underhåll
Översyn
på RB27 gjordes vid CVA
robotverkstad.
Jaktrobot RB28

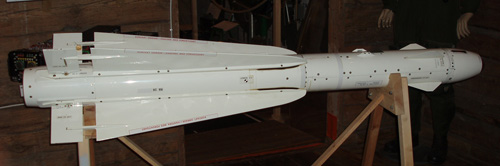

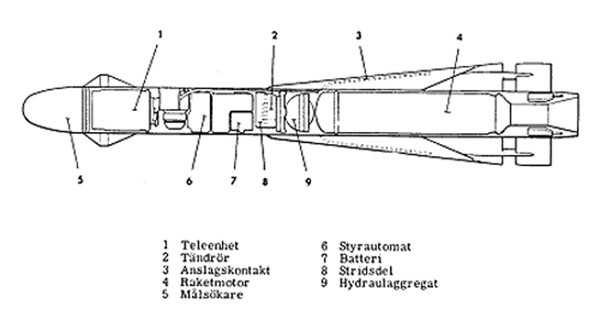

RB28
anskaffades till flygvapnet tillsammans med RB27. Avsikten var att i
första hand användas för bekämpning av bombflygplan på hög höjd i klart
väder inom synhåll eller i mörker.
RB28
var försedd med en passiv kraftigt kyld IR-känslig målsökare med en
detektor av indium/antimonid. Materialet och kylningen medgav ett
IR-fönstret inom en våglängd för detektering av relativt låg värme som
medförde följning på målet i nästan alla riktningar samt mindre påverkan
av störning.
Robotens målsökare och styrsystem kunde liksom RB27 leda roboten i en
kollisionsbana mot en beräknad träffpunkt, d v s enligt principen
syftbäringsnavigering samt att kontinuerligt korrigera denna bana med
hänsyn till målet fart-, kurs- och höjdändringar.
Roboten
avfyrades normalt under ett siktesberäknat Direktanfall DA med ett
eventuellt efterföljande Jaktkurveanfall JK (s k dubbelanfall).
Som
alternativ kunde den avfyras med målsökaren låst och parallell med
flygplanets siktlinje vid visuell inriktning.
Målsökaren fordrade IR-signal från målets varma delar under gångtiden
mot detsamma.
Roboten
styrdes aerodynamiskt med bakkantsroder på vingar och korrigerades för
störningar i alla plan med en styrautomat.
Robotens elektronik bestod av miniatyrkomponenter där elektronrör av
subminiatyrtyp ingick. Som kraftkälla användes dels anpassad
elförsörjning från det bärande flygplanet samt efter omkoppling till
"Inre kraft” med ett irreversibelt snabbaktiverande batteri och
kylsystem samt hydraulsystem.
Före
avfyringen måste roboten prepareras, vilket gjordes i steg benämnda A-,
B-, C- och F-preparering. Dessa styrdes av siktet med stöd av
Robothjälpapparater och berörde valet av robot och kraftförsörjningen
men även när och hur målsökaren skulle slavas radarantennens pekriktning
eller siktets riktmärke.
Verkansdelen bestod av en stridsdel som initierades från
Anslagskontakter. Roboten hängdes i en Robotbalk med vilken flygplanet
genom kabling och sänkbar kontakt försörjde målsökarens elektronik innan
avfyring.
RB28
licenstillverkades i Sverige av Bofors och SAAB samt LM Ericsson och
började tillföras svenska flygvapnet FV 1965.
Robotdata RB28
|
Stridsladdning |
1,3 kg |
Armeringstid |
1,0 - 2,0 sek |
Självdestruktion |
25 sek |
Motorkraft (krut) |
ca 18800 N |
Motor brinntid |
1,3 sek |
Max fart |
M 1,4 + flygplanets fart
|
Målsökarens frekvensområde |
3,4
– 5,5 micrometer |
Målsökarlobbredd |
|
·
Stillastående |
3,5 gr |
·
Vid rotation |
6,3
gr |
IR-cellens temp |
-180 gr |
Max
kyltid |
60 – 80 sek |
Max
batteritid |
ca 90 sek |
Underhåll
Översyn
på RB28 gjordes vid CVA robotverkstad.
Robot 27 och Robot
28 kan du studera i detalj på Robotmuseets hemsida
www.robotmuseum.se
